一文详解频谱分析仪的工作原理

  在电子工程的宏伟舞台上,信号是跳动的舞者,而频谱分析仪则是那捕捉和解析这些舞者的广袤舞台。它以卓绝的洞察力,揭示了信号隐藏在时间序列背后的频率奥秘。在信号处理的协奏曲中,频谱分析仪扮演着至关重要的角色,为工程师提供了深入理解信号本质的钥匙。下面是梳理的有关其工作原理的解读,旨在一文详解频谱分析仪的工作原理,为有需求者提供一份专业的技术解读。

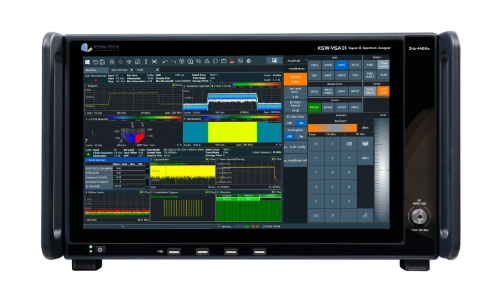

频谱分析仪

  一、工作原理


  频谱分析仪的设计基于傅里叶变换的核心概念,即任何周期性或非周期性的连续信号都可以表示为不同频率正弦波的集合。这一原理使得它能够测量信号的频谱密度和幅度分布。


  专业性的原理解释可能会让人感到晦涩难懂。也可以试着将其频谱仪的工作原理简单的理解为:将一段旋律转化为一系列可视化的波形图,这就是频谱分析仪所做的工作。它首先捕捉到信号在时间上的连续变化,这被称为时域信号。


  然后,通过傅里叶变换的魔力,将这些时域信号转换成频域信号,即信号在不同频率上的分布情况。这一转换过程就像是用一种特殊的“镜头”观察信号,让我们能够清晰地看到信号在各个频率层面的强度和特性。


  这一数学工具表示:即使是复杂的信号,也可以拆解为一系列简单的正弦波。这些正弦波,就像构成交响乐的音符,各自以不同的频率振动,共同谱写出信号的全貌。


  以下是其工作原理的基本步骤,揭示它是如何将复杂的时域信号转换为易于分析的频域信号。

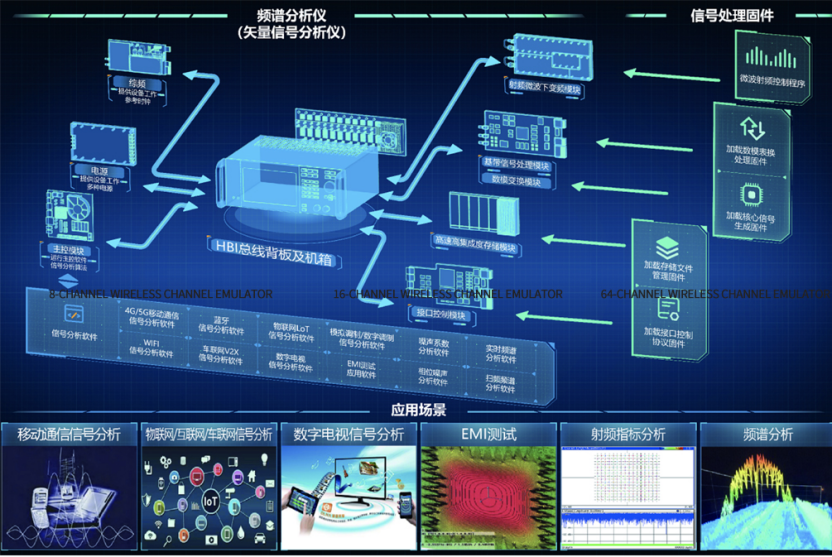

频谱分析仪应用


  二、工作原理实现的基本步骤


  频谱分析仪总体的工作流程实际上就是对被测信号进行处理,通过滤波、混频、模数转换等方法,在频域及时域上对信号的幅度、相位、时间等变化特性进行分析和显示。通过对信号分析特征的描述,让工程师更好的发现和分析被测信号的可用特性,以便加以运用。下文是对流程中各项步骤进行的简单描述:


  1.信号的采集与预处理


  在信号分析的第一步,输入信号通过射频线缆进入频谱分析仪。信号的预处理包括阻抗匹配、信号衰减等,以确保信号能够在不损害仪器的情况下被准确测量。


  2.本地振荡器与混频


  本地振荡器(LO)是频谱分析仪的关键组成部分,它产生一个与待测信号频率范围相对应的振荡信号。在超外差接收机原理的基础上,输入信号与本振信号在混频器中结合,生成一个固定的中频(IF)信号。这一中频信号通常远低于原始信号频率,便于进一步的处理和分析。


  3.中频信号的滤波与放大


  混频产生的中频信号随后被送入滤波器进行选择性放大。这一步骤至关重要,因为它决定了频谱分析仪的频率分辨率。滤波器的设计必须非常精确,以确保只有特定的频率成分能够通过,而其他频率成分则被有效抑制。


  3.全数字中频处理


  相较于模拟中频,数字中频具有稳定性高、轻便、可以测量更小的信号等优点,模数转换器(ADC)它负责将模拟信号转换为数字信号。ADC的采样率和分辨率直接影响到它的性能。高采样率确保了信号的高频成分能够被准确捕获,而高分辨率则保证了信号幅度的精确测量。


  数字信号处理是频谱分析仪中的关键环节。在这一阶段,数字信号通过快速傅里叶变换(FFT)算法进行处理。FFT算法能够高效地将时域信号转换为频域信号,揭示信号的频率成分。FFT的实现通常依赖于高性能的数字信号处理器(DSP)或现场可编程门阵列(FPGA)。


  4.频谱的计算与显示


  经过FFT处理后,信号的频谱信息被计算出来,并在显示单元上以图形的方式展示。频谱图通常以频率为横坐标,以幅度或功率为纵坐标,直观地展示了信号在不同频率上的分布情况。

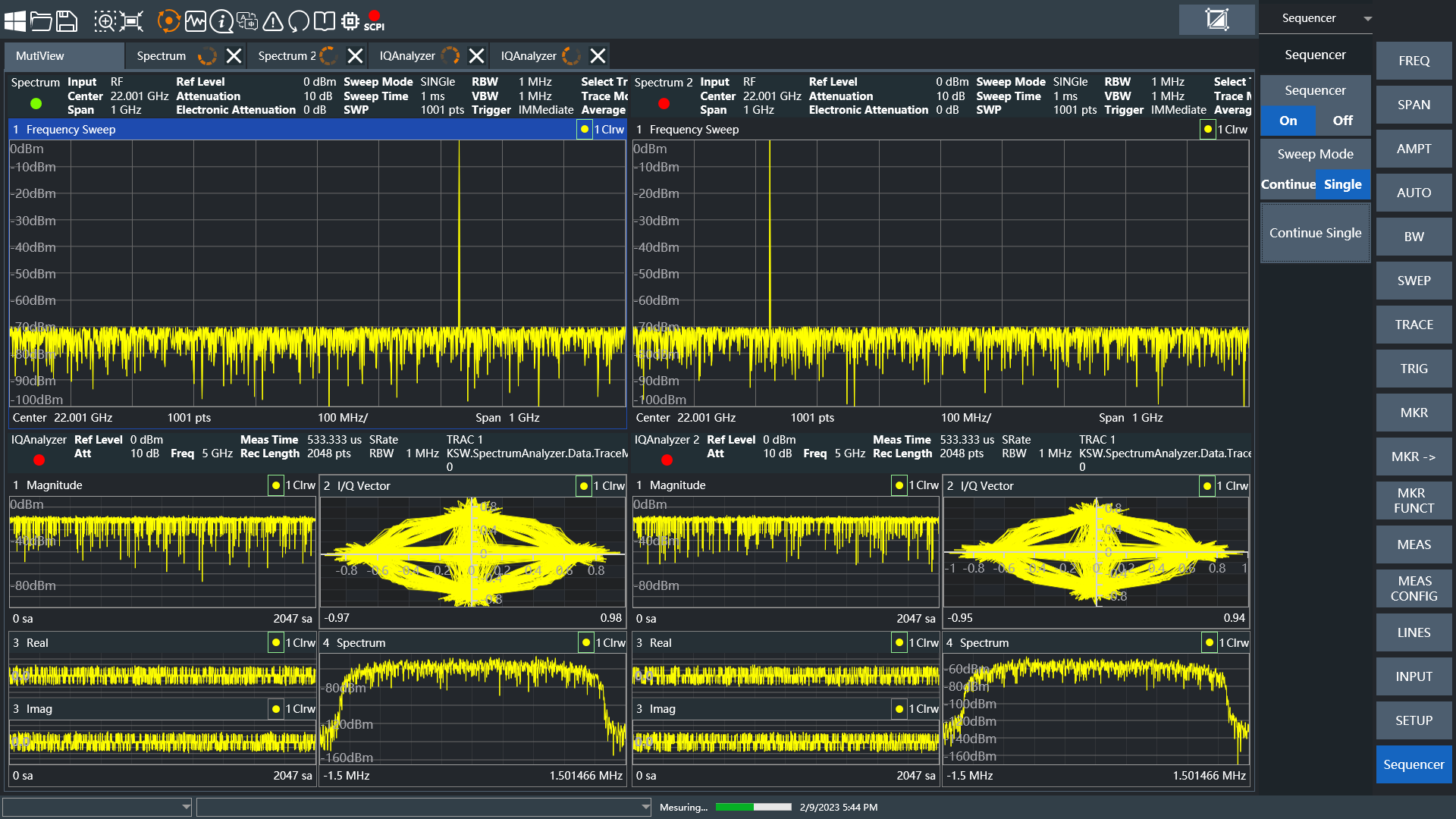

频谱的计算与显示


  5.软件定义的灵活性


  软件定义的频谱分析仪通过软件算法实现了功能的灵活性和可扩展性。用户可以根据特定的测量需求,通过软件配置参数,甚至开发自定义的信号处理算法,以满足特定的应用需求。


  总的来说,频谱分析仪工作原理的基本步骤就像一位厨师将食材分解为基本的味道,将复杂的信号分解为简单的频率波。这个过程就像是用一种特殊的“调味剂”,将信号的“味道”——即其频率成分展现出来。通过这种分解,不仅能够看到信号的全貌,还能够调整和优化信号的“配方”,以达到更好的性能和效果。通过上述步骤,频谱分析仪不仅帮助理解信号的本质,还为信号处理、通信系统设计和故障诊断等领域提供了强大的分析工具。、
