|产品概述
KSW-WNS04无线信道仿真仪（又名“无线信道模拟器”,“射频信道仿真器”）作为无线信道环境的仿真设备，实现了射频信道互连互通和动态无线信道的仿真。
无线信道仿真仪使用业界尖端技术，模拟和再现复杂无线信道的空间条件和噪声，使客户能够在实验室中模拟真实世界的无线电环境，在开发周期中尽早定位性能问题。无线信道仿真仪不仅继承了业界的领先技术积淀，还创新地采用了全模块化的射频前端和信号处理单元结构，实现了强大的扩展性和灵活性，全面满足移动通信、导航和测向等新一代无线电设备的测试需求。
根据测试需求的不同，无线信道仿真仪还具备多点对多点的射频通道的复杂拓扑组网连接、多径效应、多普勒频移、衰落信道冲激响应、动态时延、干扰信号叠加、信噪比等仿真等功能。

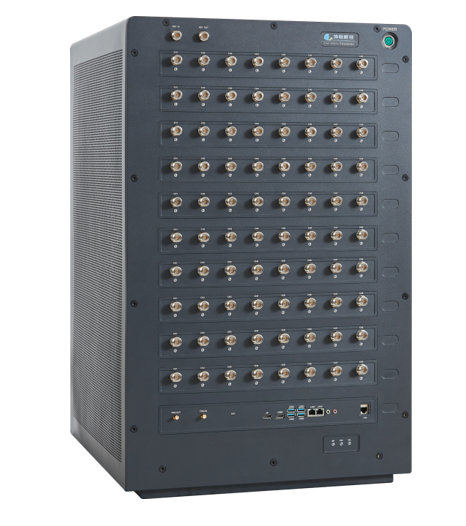

KSW-WNS04 无线信道仿真仪
|产品特点
|应用领域
Massive MIMO仿真测试；
相控阵天线测试
下一代无线通信信道仿真
MIMO OTA测试
大规模通信组网测试；
|主要技术指标
序号 | 指标名称 | KSW-WNS04A 组网型 无线信道仿真仪技术指标 |
1 | 射频通道 | 可配置2~80通道 |
2 | 频率范围 | 1.5MHz~7.5GHz，频率扩展选件：最大到67GHz |
3 | 本振数 | 每个射频端口收发本振独立 |
4 | 单通道信道带宽 | 20MHz/300MHz/500MHz/1000MHz |
5 | 载波聚合带宽（选件） | 最大可达4GHz |
6 | 衰落通道数量 | 最大5120条 |
7 | MESH和MANET组网规模 | 最大支持64个无线通信设备全联通组网 |
8 | 单衰落通道最大多径数量 | 最大48条 |
9 | 时延范围 | 4.5us~3s |
10 | 时延分辨率 | 0.1ns |
11 | 最大多普勒频移 | ±6MHz |
12 | 码多普勒（选件） | 最大支持速度30马赫 |
13 | 输入信号功率范围 | -40dBm～+30dBm |
14 | 输出信号功率范围 | -120dBm~5dBm |
15 | 输出信号功率分辨率 | 0.1dB（输出信号功率≥-100dBm时） |
16 | 输出信号功率准确度 | ±1dB（输出信号功率≥-100dBm时） |
17 | 输出信号非谐波杂散失真 | ≤-45dBc |
18 | EVM | ≤1%@256QAM,100MHz调制信号,2GHz频点 ≤1.5%@256QAM,100MHz 调制信号,24GHz 频点 |
19 | 底噪 | 不高于-162dBm/Hz@输出≤-40dBm |
20 | 通道间隔离度 | 130dB@F≤6GHz 典型值 110dB@F≤18GHz 典型值 100dB@F≤40GHz 典型值 |
21 | 输入/输出端口驻波比 | 1.6@F≤6GHz 1.8@F≤18GHz 2.0@F≤40GHz |
22 | 衰落信道模型 | 常量,瑞利,莱斯,Nakagami,平坦,圆拱,高斯,双高斯,LOGNORMAL,Suzuki,纯多普勒,巴特沃兹,自定义模型等 |
23 | 标准信道模型 | COST207,GSM/EDGE,ITU_R 3G,JTC,HIPERLAN/2,3GPP LTE,ITU1546,ITU2001,ITU526,ITU530,ITU617,ITU618,ITU676,ITU679,ITU680,ITU681,ITU682等 |
24 | DMT动态建模软件（选件） | 支持3D空间自组网建模，支持导入TLE、STK、WI、ASC等文件转换，支持天线方向图导入，支持相控阵测向功能，支持3D空间模型文件生成后一键式导入信道模拟器 |
25 | AWGN、CW干扰仿真 | 支持 |
26 | 其他干扰（选件） | 梳状干扰,跳频干扰,扫频干扰,脉冲干扰,均匀分布干扰等 |
27 | 自动相位校准（选件） | 支持 |
28 | 自定义动态仿真 | 支持 |
29 | 动态时延更新率 | 最大20us/ms,对应速度6000km/s |
30 | 外参考输入接口 | 10MHz |
31 | 内参考输出接口 | 10MHz |
32 | 仿真同步触发接口 | 支持 |
33 | 外部控制接口 | 同时支持千兆以太网和万兆以太网 |
34 | 远程控制接口 | 支持 |
35 | 尺寸（宽×深×高）（mm） | 8/16通道：485×602×277（上架） 24/32/48/56/64通道：520×590×880 |
WNS04A组网无线信道模拟器产品配置列表 |
配置项 | 描述 |
射频件1 | 射频通道，N（f），收发一体，最大80 |
射频件2 | 射频通道，SMA（f），收发一体或分离（可配置），最大80发射/接收+80接收 |
信号处理板组件 | 最多配置10个信号处理板，1个信号单板满配为8个射频通道 |
变频器选件 | 信道模拟器高频扩展通道，最大频段67GHz，最大实时带宽2GHz |
短波固件标准型 | 频段支持1.5MHz~30MHz，带宽最大支持20MHz |
300M固件标准型 | 频段支持30MHz~7.5GHz，带宽最大支持300MHz |
500M固件标准型 | 频段支持300MHz~7.5GHz，带宽最大支持500MHz |
1000M固件标准型 | 频段支持500MHz~7.5GHz，带宽最大支持1000MHz |
序号 | 指标名称 | KSW-WNS04B组网型无线信道仿真仪技术指标 |
1 | 射频通道 | 可配置2~32通道 |
2 | 频率范围 | 1.5MHz~7.5GHz，频率扩展选件：最大到67GHz |
3 | 本振数 | 每个射频端口收发本振独立 |
4 | 单通道信道带宽 | 2000MHz |
5 | 载波聚合带宽（选件） | 最大可达4GHz |
6 | 衰落通道数量 | 单板最大32条 |
7 | MESH和MANET组网规模 | 最大支持8个2GHz带宽无线通信设备全联通组网 |
8 | 单衰落通道最大多径数量 | 最大24条 |
9 | 时延范围 | 4.5us~3s |
10 | 时延分辨率 | 0.1ns |
11 | 最大多普勒频移 | ±6MHz |
12 | 码多普勒（选件） | 最大支持速度30马赫 |
13 | 输入信号功率范围 | -40dBm～+30dBm |
14 | 输出信号功率范围 | -120dBm~5dBm |
15 | 输出信号功率分辨率 | 0.1dB（输出信号功率≥-100dBm时） |
16 | 输出信号功率准确度 | ±1dB（输出信号功率≥-100dBm时） |
17 | 输出信号非谐波杂散失真 | ≤-45dBc |
18 | EVM | ≤1%@256QAM,100MHz调制信号,2GHz频点 ≤1.5%@256QAM,100MHz 调制信号,24GHz 频点 |
19 | 底噪 | 不高于-162dBm/Hz@输出≤-40dBm |
20 | 通道间隔离度 | 130dB@F≤6GHz 典型值 110dB@F≤18GHz 典型值 100dB@F≤40GHz 典型值 |
21 | 输入/输出端口驻波比 | 1.6@F≤6GHz 1.8@F≤18GHz 2.0@F≤40GHz |
22 | 衰落信道模型 | 常量,瑞利,莱斯,Nakagami,平坦,圆拱,高斯,双高斯,LOGNORMAL,Suzuki,纯多普勒,巴特沃兹,自定义模型等 |
23 | 标准信道模型 | COST207、GSM/EDGE、ITU_R 3G、JTC、HIPERLAN/2、3GPP LTE、ITU1546、ITU2001、ITU526、ITU530、ITU617、ITU618、ITU676、ITU679、ITU680、ITU681、ITU682等 |
24 | DMT动态建模软件（选件） | 支持3D空间自组网，支持导入TLE、STK、WI、ASC等文件转换，支持天线方向图导入，支持相控阵测向功能，支持3D空间模型文件生成后一键式导入信道模拟器 |
25 | AWGN、CW干扰仿真 | 支持 |
26 | 其他干扰（选件） | 梳状干扰,跳频干扰,扫频干扰,脉冲干扰,均匀分布干扰等 |
27 | 自动相位校准（选件） | 支持 |
28 | 自定义动态仿真 | 支持 |
29 | 动态时延更新率 | 最大2us/ms |
30 | 外参考输入接口 | 10MHz |
31 | 内参考输出接口 | 10MHz |
32 | 仿真同步触发接口 | 支持 |
33 | 外部控制接口 | 同时支持千兆以太网和万兆以太网 |
34 | 远程控制接口 | 支持 |
35 | 尺寸（宽×深×高）（mm） | 8/16通道：485×602×277（上架） 24/32/48/56/64通道：520×590×880 |
WNS04B组网无线信道模拟器产品配置列表 |
配置项 | 描述 |
射频件1 | 射频通道，N（f），收发一体，最大32 |
射频件2 | 射频通道，SMA（f），收发一体或分离（可配置），最大32发射/接收+32接收 |
信号处理板组件 | 最多配置10个信号处理板，1个信号处理板满配为4个射频通道 |
变频器选件 | 信道模拟器高频扩展通道，最大频段67GHz，最大实时带宽2GHz |
短波固件标准型 | 频段支持1.5MHz~30MHz，带宽最大支持20MHz |
300M固件标准型 | 频段支持30MHz~7.5GHz，带宽最大支持300MHz |
500M固件标准型 | 频段支持300MHz~7.5GHz，带宽最大支持500MHz |
1000M固件标准型 | 频段支持500MHz~7.5GHz，带宽最大支持1000MHz |
2000M固件标准型 | 频段支持500MHz~7.5GHz，带宽最大支持2000MHz |
