KSW-VSG03矢量信号发生器(信号源)

  • 频率范围: 4kHz~7.5GHz

  • 矢量幅度误差极小

  • 内置宽带基带信号发生器

  • 基带集成PSK\MSK\APSK\QAM\等常用数字调制信号

  • 提供多种重要的数字通信标准波形发生软件,支持自定义的波形文件

  • 高频谱纯度、大动态范围信号输出,适合高精度频谱和调制测量


立即报价

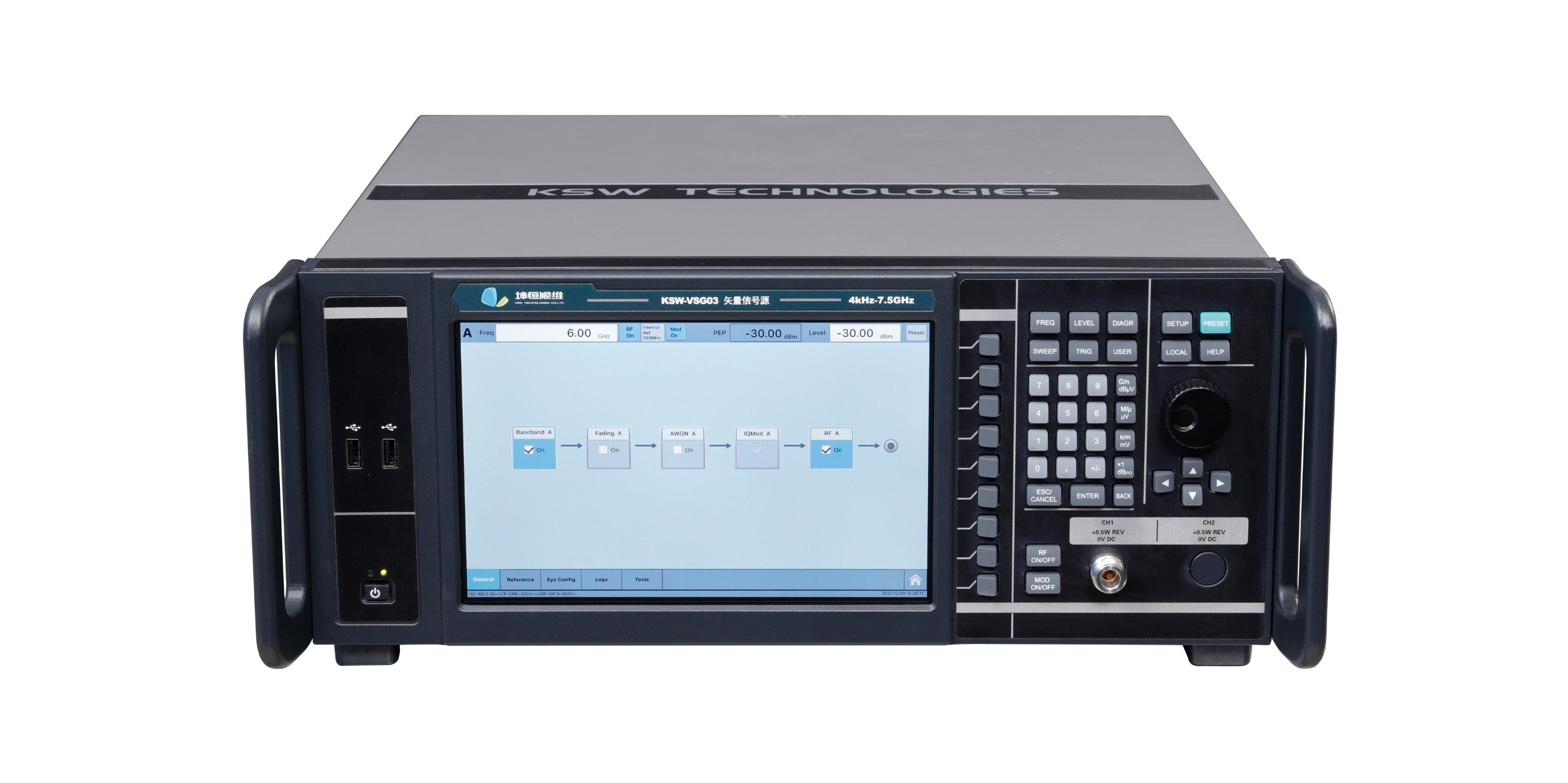

KSW-VSG03矢量信号发生器(信号源)

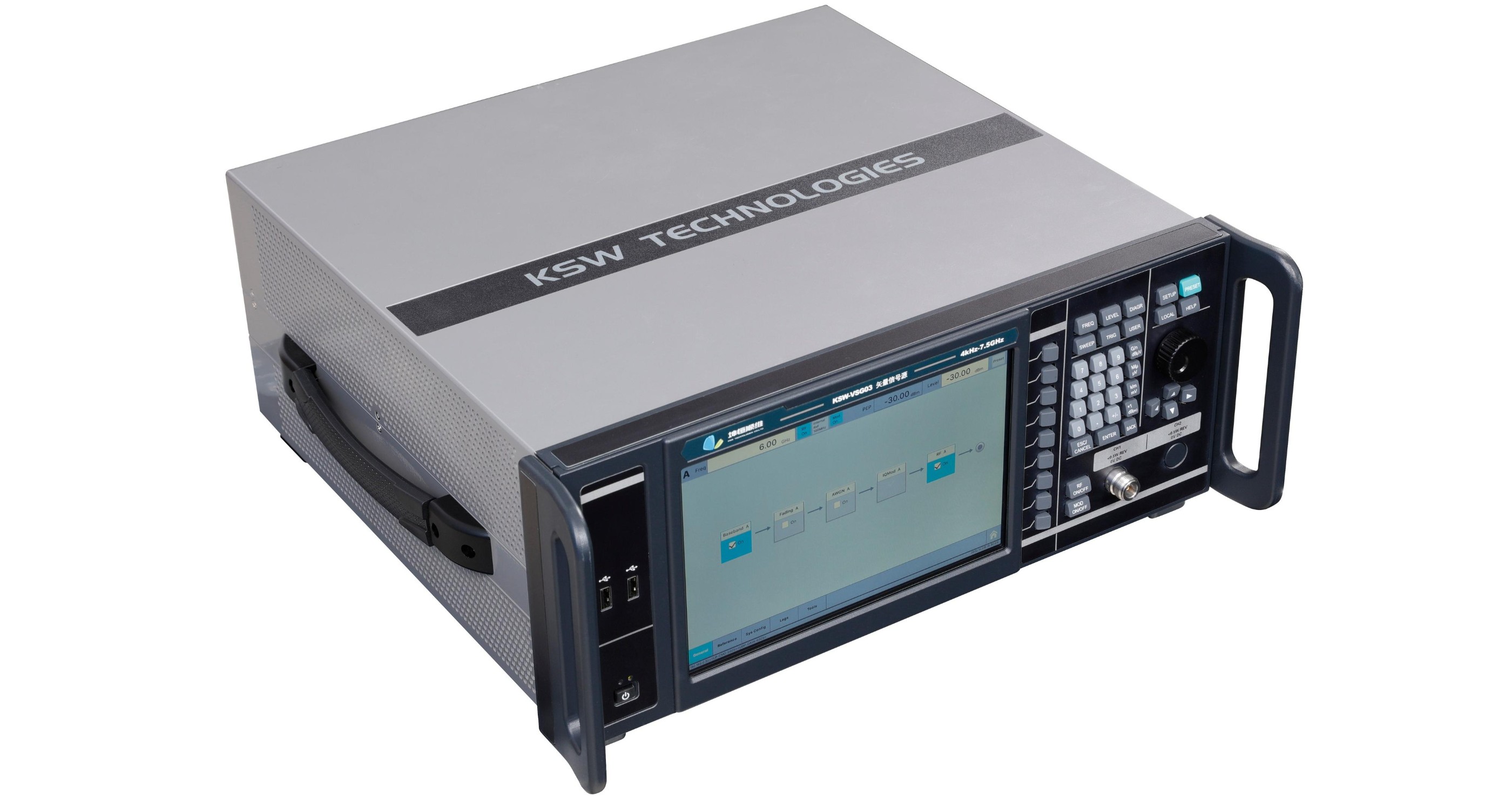

KSW-VSG03矢量信号发生器(信号源)

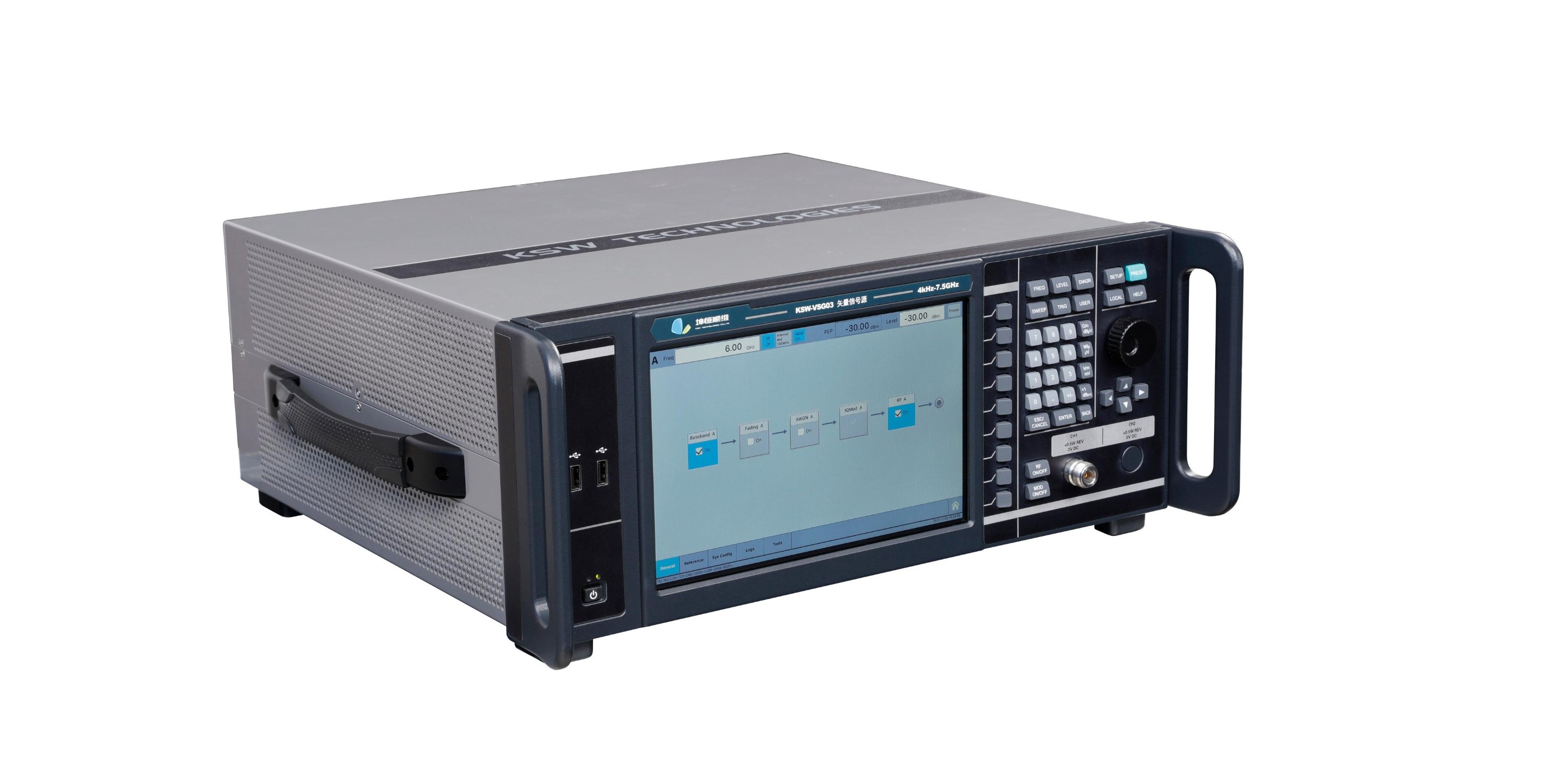

KSW-VSG03矢量信号发生器(信号源)

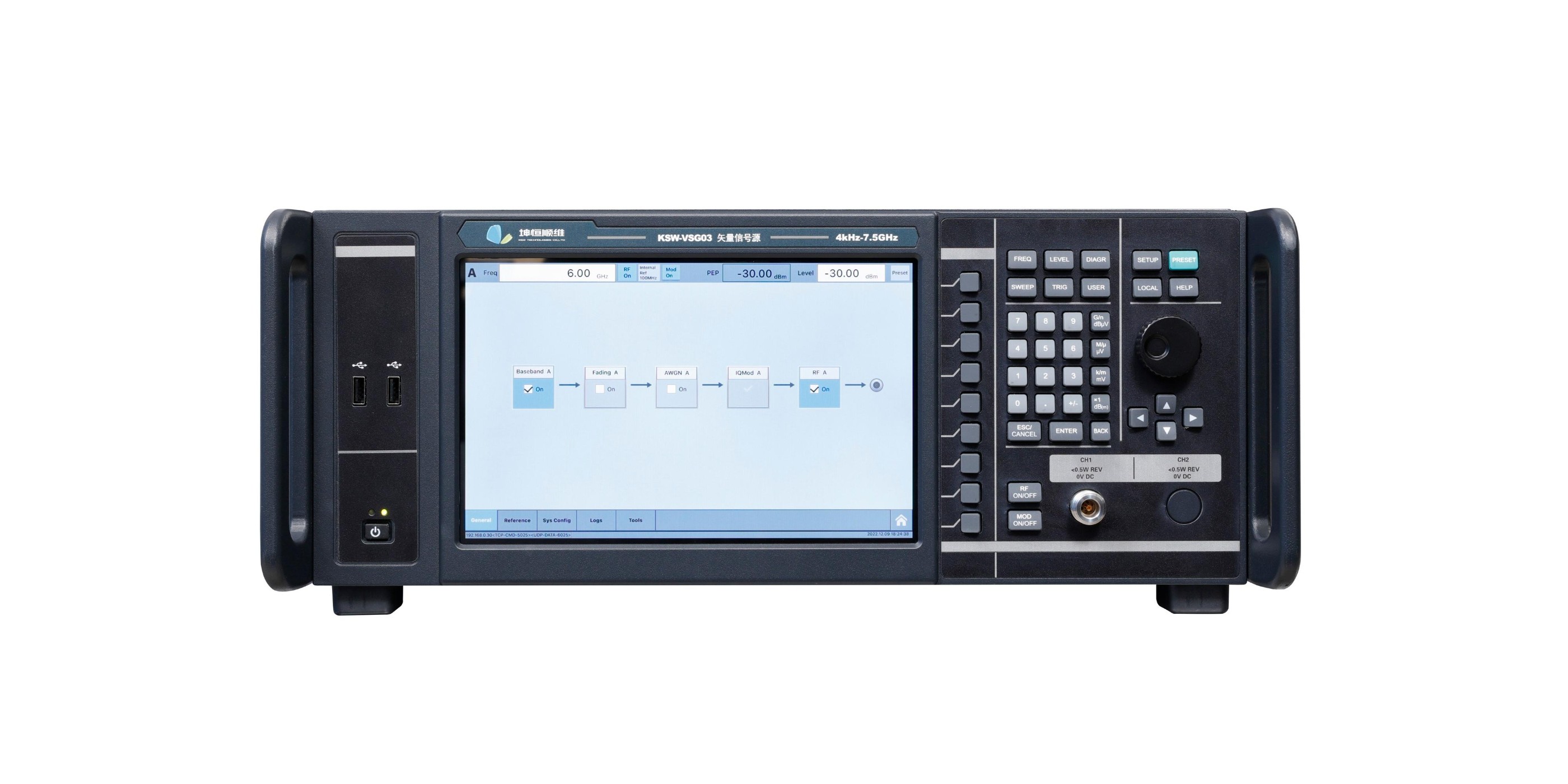

KSW-VSG03矢量信号发生器(信号源)
KSW-VSG03矢量信号发生器(信号源)
  • 概述
  • 规格书下载
  • 视频
  • 应用文档标签

|产品概述


KSW-VSG03 型射频信号发生器覆盖 4kHz ~ 7.5GHz 频率范围,具备优异的矢量调制性能,其内置基带信号发生器设置简单、性能灵活,调制样式多,还可以根据用户需要编辑、下载配置所需要的波形,进行各种复杂信号模拟。

具备最大 800MHz sample rate,可满足大带宽信号模拟需求。无论是连续波还是矢量调制信号,信号质量优异,既是理想的本振源和时钟源,也是高性能的复杂矢量调制模拟仿真信号源。

广泛用于移动通信系统测试、高性能接收机测试和元器件参数测试等领域。




|主要特点


  • 频率范围: 4kHz~7.5GHz

  • 矢量幅度误差极小

  • 内置宽带基带信号发生器

  • 基带集成PSK\MSK\APSK\QAM\等常用数字调制信号

  • 提供多种重要的数字通信标准波形发生软件,支持自定义的波形文件

  • 高频谱纯度、大动态范围信号输出,适合高精度频谱和调制测量




|主要技术指标


  • 频率可选:4kHz~6GHz ,4kHz~7.5GHz

  • 内部基带:750MHz I/Q sample rate

  • 最大射频带宽:500MHz

  • 波形长度:最大2G Sample

  • 杂散抑制:≤-58dBc

  • 谐波抑制:≤-30dBc

  • EVM:< 0.5% @典型值,5G NR,FR1,100MHz

  • ACPR: <-68dBc@WCDMA  64 DPCH, 1.8~2.2GHz

                 <-54dBc@5G NR,FR1

  • 带内平坦度:<±0.5dB@BW<200MHz

  • 频率基准老化率:≤1*10-7/年;≤1*10-9/日

  • 校准后初始频率准确度:≤1*10-8

  • 相位噪声:

    1) < -110dBc@F = 1GHz, 100Hz SSB

    2) < -129dBc@F = 1GHz, 1kHz SSB

    3) < -140dBc@F = 1GHz, 10kHz SSB

    4) < -141dBc@F = 1GHz, 100kHz SSB

    5) < -141dBc@F = 1GHz, 1MHz SSB

    6) < -150dBc@F = 1GHz, 10MHz SSB

  • 脉冲调制:开/关比>80dB,上升/下降时间<10ns,最小脉冲宽度:20ns

  • 输出功率分辨率:0. 1dB

  • 输出功率精度:< 0.5dB@Pout ≥-40dBm

  • 输出功率动态范围:

    1) -100~+16dBm(PEP)@4kHz<Fc≤10MHz

    2) -120~+20dBm(PEP)@10MHz<Fc≤100MHz

    3) -120~+24dBm(PEP)@100MHz<Fc≤6GHz

    4) -120~+22dBm(PEP)@6GHz<Fc≤7.5GHz

  • 支持触发输入输出

  • 内部参考输出:10MHz,100MHz

  • 外部参考输入范围:5~100MHz

  • 外部控制接口:LAN,SCPI指令

  • 尺寸:19寸4U上架规格(33.3*31.5*19.2(长*宽*高cm) ),重量:≤19kg)




|软件功能


  • LTE信号发生软件

1) 具备上/下行 TDD/FDD信号发生功能

2) 具备LTE一致性测试定义的上下行RMC、TM测试信号发生功能

3) 具备用户自定义信号功能:可配置LTE各个物理信道的时频资源和调制参数,包括上行PRACH、PUCCH、PUSCH,下行PBCH、PDCCH、PDSCH、PMCH、PHICH、PCFICH

4) 具备SS和各种RS配置功能

5) 具备PUCCH format 1/1a/1b,format 2/2a/2b配置功能

6) 具备PDSCH、PUSCH MCS配置功能,最大支持64QAM

7) 具备用户自定义信源功能、信道编码开/关功能、交织/非交织功能

8) 具备调制参数配置功能:可以根据用户需要配置载波频率、系统带宽、滚降系数、归一化采样率等

9) 具备信噪比设定功能:可以自定义设定载噪比C/N

10) 具备波形文件生成功能

  • 移动通信新空口技术信号发生软件

1) 具备上/下行 TDD/FDD信号发生功能,具备cmw/mmw信号发生功能

2) 具备TS38.141定义的上下行FRC、TM测试信号发生功能

3) 具备用户自定义信号功能:可配置NR各个物理信道的时频资源和调制参数,包括上行PRACH、PUCCH、PUSCH、SRS,下行PBCH、PDCCH、PDSCH、CSI

4) 具备SSB pattern和PDCCH聚合级别,以及各种RS配置功能

5) 具备PUCCH format 0/1/2/3,format A0/A1/A2/A3,format B1/B2/B3/B4,format C0/C2配置功能

6) 具备PDSCH、PUSCH MCS配置功能,最大支持256QAM

7) 具备NR Numerology Mode、BWP和CORESET配置功能

8) 具备调制参数配置功能:可以根据用户需要配置载波频率、系统带宽、滚降系数和归一化采样率等

9) 具备信噪比设定功能:可以自定义设定载噪比C/N

10) 具备波形文件生成功能

11) 支持目标轨迹设定

  • WiFi信号发生软件

1) 支持802.11be EHT MU/EHT TB PPDU格式,支持OFDMA和Non-OFDMA传输,支持Full-Band Single User传输,支持最大320M信道带宽和最高4096QAM高阶调制,支持MRU多资源块合并功能,支持Preamble/Subchannel Puncturing前导码和子信道打孔技术

2) 支持802.11ax HE SU/EXT-SU/MU/TB PPDU格式,支持OFDMA和Non-OFDMA传输,支持最大160M信道带宽和最高1024QAM高阶调制,支持Preamble Puncturing前导码打孔技术,具备DCM功能,支持High doppler模式和中导码设置

3) 支持802.11ac OFDM VHT PPDU格式,支持最大160M信道带宽和最高256QAM调制方案

4) 具备调制参数配置功能:可以根据用户需要配置载波频率、选择系统带宽、设置信号Level等

5) 具备Packets number、Idle time、Window transition time、Bit Source等参数设定功能

6) 具备信噪比设定功能:可以自定义设定载噪比C/N

7) 具备波形文件生成功能

  • DVB信号发生软件

1) 支持DVB-S2波形产生,支持Normal/short Frame模式,支持标准规定的28种MODCOD调制编码方案

2) 支持DVB-S2X波形产生,支持Regular Frame规则帧传输和VL-SNR Frame极低信噪比帧传输,支持标准规定的所有PLS decimal code调制编码方案,一共支持9种调制方式和30种编码码率

3) 支持TS和GS两种数据流传输格式,具备Data Field Length和User Packet Length自定义功能

4) 支持导频插入,自定义符号率功能

5) 支持0.05、0.1、0.15、0.2、0.25、0.35最多六种滚降系数设置

6) 支持多种上采样倍数和滤波器长度设置
