| 产品概述
KSW-WNS02B 无线信道仿真仪（又名“无线信道模拟器”,“射频信道仿真器”）作为无线信道环境的仿真设备，实现了射频信道互连互通和动态无线信道的仿真。根据测试需求的不同，KSW-WNS02B 无线信道仿真仪具备如下功能：
1) 多点对多点的射频通道的复杂拓扑组网连接；
2) 无线信道仿真：多径效应、多普勒频移、衰落信道冲激响应、动态时延、干扰信号叠加、信噪比等仿真。

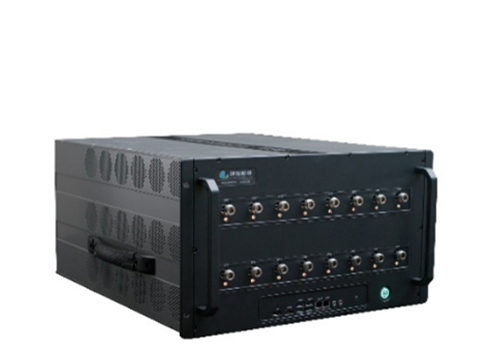

八通道/十六通道无线信道仿真

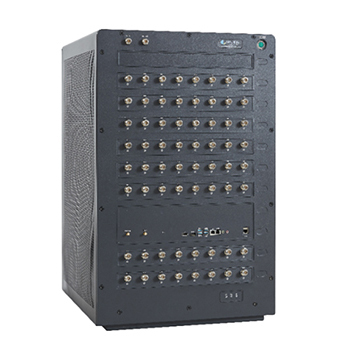

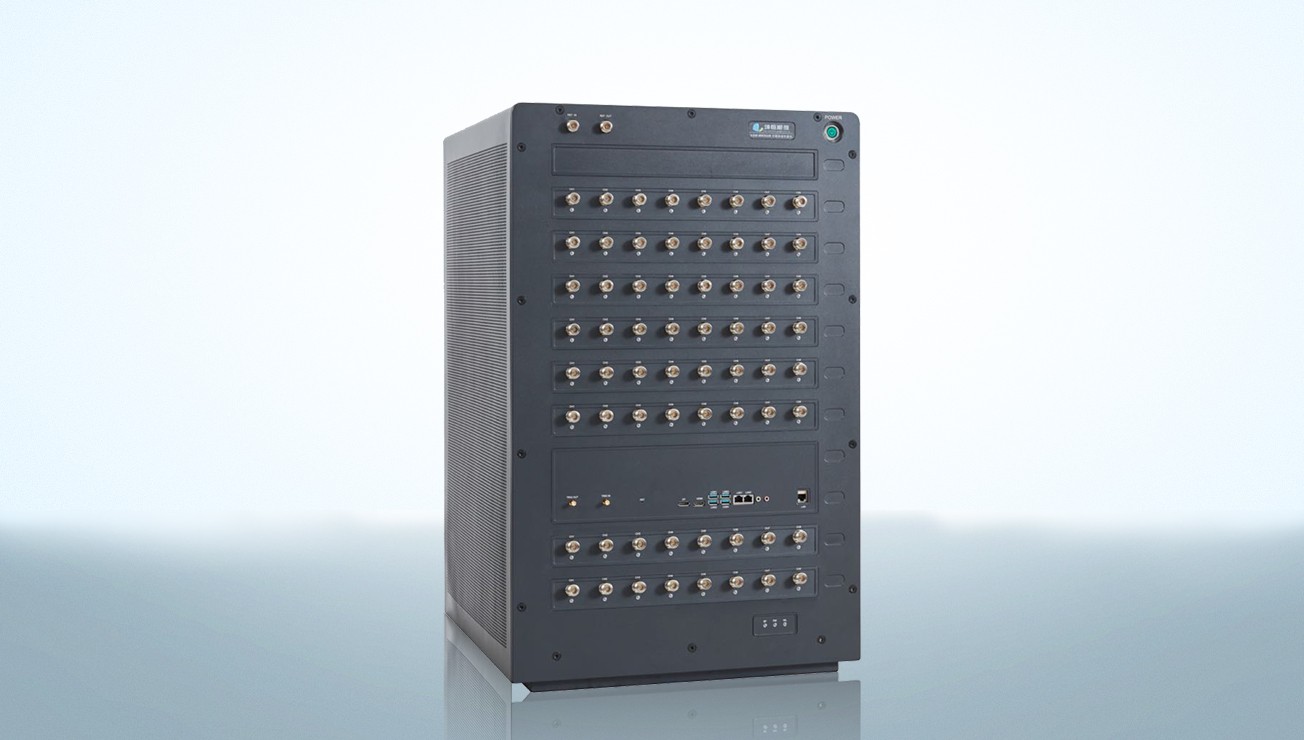

六十四通道无线信道仿真仪
| 产品特点
● 单台设备最大支持64个射频双工通道
● 最大支持2048条衰落信道
● 单通道最大600MHz信号带宽，聚合带宽最大2GHz信道
● 时延最大3秒
● 高达110dB的大尺度衰落范围
● 支持短波、超短波、L、S、C、X、Ku、Ka频段
| 应用领域
● Massive MIMO仿真测试
● 相控阵天线测试
● 下一代无线通信信道仿真
● 无线组网仿真测试
● MIMO OTA测试
| 主要技术指标
KSW-WNS02B 组网无线信道仿真仪 |
序号 | 指标名称 | 技术指标 |
1 | 射频通道 | 2 ~64 通道可选 , 全双工（收发一体或收发分离可配置） |
2 | 频率范围 | 1.5MHz ~ 6GHz或30MHz ~6GHz |
频率扩展选件：最大到40GHz |
3 | 本振数 | 每个射频端口收发本振独立，最大可提供128个本振 |
4 | 信道带宽 | 2MHz/40MHz/120MHz/500MHz/600MHz |
5 | 载波聚合带宽（选件） | 最大可达2GHz |
6 | 衰落通道数量 | 最大2048条 |
7 | MESH和MANET组网规模 | 最大支持64个无线通信设备组网 |
8 | 单衰落通道最大多径数量 | 最大48条 |
9 | 输入信号功率范围 | -40dBm～30dBm |
10 | 输出信号功率范围 | -120dBm~0dBm |
11 | 输出信号功率分辨率 | 0.1dB（输出信号功率≥-100dBm时） |
12 | 输出信号功率准确度 | ± 1dB（输出信号功率≥ -100dBm 时） |
13 | 时延范围 |
绝对时延范围：4.5us~1.6s@1MHz/40MHz/120MHz/500MHz/600MHz 4.5us~3s@500MHz |
相对时延范围：0us~1.6s@1MHz/40MHz/120MHz/500MHz/600MHz 0us~3s@500MHz |
14 | 时延仿真分辨率 | 0.1ns |
15 | 最大多普勒频移 | ±6MHz |
16 | 码多普勒（选件） | 最大支持速度30马赫 |
17 | 输出信号非谐波杂散失真 | ≤ -45dBc（500MHz典型值） |
18 | EVM | ≤1%@256QAM,100MHz调制信号,2GHz频点 |
≤1.5%@256QAM,100MHz调制信号,24GHz频点 |
19 | 底噪 | 不高于-162dBm/Hz@ 典型值 |
20 | 通道间隔离度 | 135dB@F≤6GHz典型值 |
110dB@F≤18GHz典型值 |
100dB@F≤40GHz典型值 |
21 | 输入/输出端口驻波比 | 1.6@F≤6GHz |
22 | 1.8@F≤18GHz |
23 | 2.0@F≤40GHz |
24 | 衰落信道模型 | 常量、瑞利、莱斯、Nakagami、平坦、圆拱、高斯、双高斯、LOGNORMAL、Suzuki、纯多普勒、巴特沃兹、自定义模式等 |
25 | 标准信道模型 | COST207、GSM/EDGE、ITU_R 3G、JTC、HIPERLAN/2、3GPP LTE、ITU1546、ITU2001、ITU526、ITU530、ITU617、ITU618、 ITU676、ITU679、ITU680、ITU681、ITU682 等 |
26 | DMT 动态建模软件（选件） | 支持 3D 空间自组网和卫星轨道建模，支持导入 TLE、STK、 WI、ASC 等文件转换，支持天线方向图导入，支持相控 阵测向功能，支持 3D 空间模型文件生成后一键式导入信道模拟器 |
27 | AWGN、CW干扰源仿真 | 支持 |
28 | 其他干扰（选件） | 梳状干扰、跳频干扰、扫频干扰、脉冲干扰、均匀分布干扰 |
29 | 自动相位校准（选件） | 支持 |
30 | 自定义动态仿真 | 支持 |
31 | 动态时延更新率 | 最大2us/ms,对应速度600km/s |
32 | 外参考输入接口 | 10MHz |
33 | 内参考输出接口 | 10MHz |
34 | 仿真同步触发接口 | 支持 |
35 | 外部控制接口 | 1000M 以太网 |
36 | 远程控制接口 | 支持 |
37 | 航天器载荷特性模拟（600MHz 选件） | 可自定义的 600MHz 瞬带内的群时延和幅频抖动模拟 航天器载荷 IMUX/OMUX 复用器特性模拟 航天器载荷 TWTA 放大器非线性特性 航天器载荷异频转发混频器相位噪声模拟 |
38 | 尺寸（宽×深×高）（mm） | 8/16通道：485×602×277（上架） |
24/32/40/48/56/64通道：520×575×815 |
KSW-WNS02B MIMO 无线信道仿真仪 |
序号 | 指标名称 | 技术指标 |
1 | 射频通道 | 射频件 1：最多 64 个收发一体 N（f）端口，支持双向和单向通信
射频件 2：最多 64 个收 +64 个发 SMA（f）端口，或者支持 64个收发一体 SMA（f）端口
按照连接数量来说，即是最大 64 入 64 出，支持 TDD 和 FDD通信 |
2 | 频率范围 | 350MHz~6GHz |
毫米波频率扩展选件：24GHz~31GHz |
3 | 本振数 | 每个射频端口收发本振独立，一台 8 端口配置的设备可提供 16 个
本振，一台 64 端口设备最大可提供 128 个本振 |
4 | 信道带宽（选件） | 100MHz/200MHz/400MHz |
5 | 载波聚合带宽（选件） | 最大可达 1.6GHz |
6 | 衰落通道数量 | 设备最大配置即是 100MHz 带宽下衰落通道总数为
32*16*24*2=24576 条 |
7 | MIMO 组网规模 | 100M 固件：最大支持 32*16 或者 56*8 组网；
200M 固件：最大支持 32*8 或者 16*16 组网；
400M 固件：最大支持 16*8 组网 |
8 | 单衰落通道最大多径数量 | 最大 24 条 |
9 | 时延仿真范围 | 2.9us~45us
大时延选件：不小于 100ms |
10 | 多径时延分辨率 | 7.6ns@100MHz
3.8ns@200MHz
1.9ns@400MHz |
11 | 最大移动速度 | 1200km/h |
12 | 输入信号功率范围 | -40dBm ～ +30dBm |
13 | 输出信号功率范围 | -120dBm~0dBm |
14 | 输出信号功率分辨率 | 0.1dB（输出信号功率≥-100dBm时） |
15 | 输出信号功率准确度 | ± 1dB（输出信号功率≥ -100dBm 时） |
16 | 输出信号非谐波杂散失真 | ≤-45dBc |
17 | EVM | ≤1%@256QAM,100MHz调制信号 |
18 | 底噪 | 不高于-162dBm/Hz |
19 | 通道间隔离度 | 135dB |
20 | 输入/输出端口驻波比 | ≤1.6 |
21 | MIMO建模软件GSCM | 3GPP 36.104、3GPP 38.901、3GPP 36.873， WLAN 802.11n/ac/ax 等 |
22 | AWGN、CW干扰源仿真 | 支持 |
23 | 自动校准功能 | 支持 |
24 | 自定义动态仿真 | 支持 |
25 | 外参考输入接口 | 10MHz |
26 | 内参考输出接口 | 10MHz |
27 | 仿真同步触发接口 | 支持触发输入和输出 |
28 | 外部控制接口 | 1000M 以太网 |
29 | 远程控制接口 | 支持 |
30 | 尺寸（宽×深×高）（mm） | 8/16 通道：485×602×277（上架） |
24/32/48/56/64 通道：520×575×815 |
| WNS02B MIMO 无线信道模拟器产品配置列表 |
| 配置项 | 描述 |
| 射频件 1/2 | 无线信道模拟器硬件通道，最大 64 |
| 变频件 | 信道模拟器高频扩展通道，最大 40GHz |
| 100M 固件 | 带宽最大支持 100MHz |
| 200M 固件 | 带宽最大支持 200MHz |
| 400M 固件 | 带宽最大支持 400MHz |
| 载波聚合选件 | 带宽最大支持 1.6GHz |
| 大时延仿真选件 | 时延最大支持 100ms |
