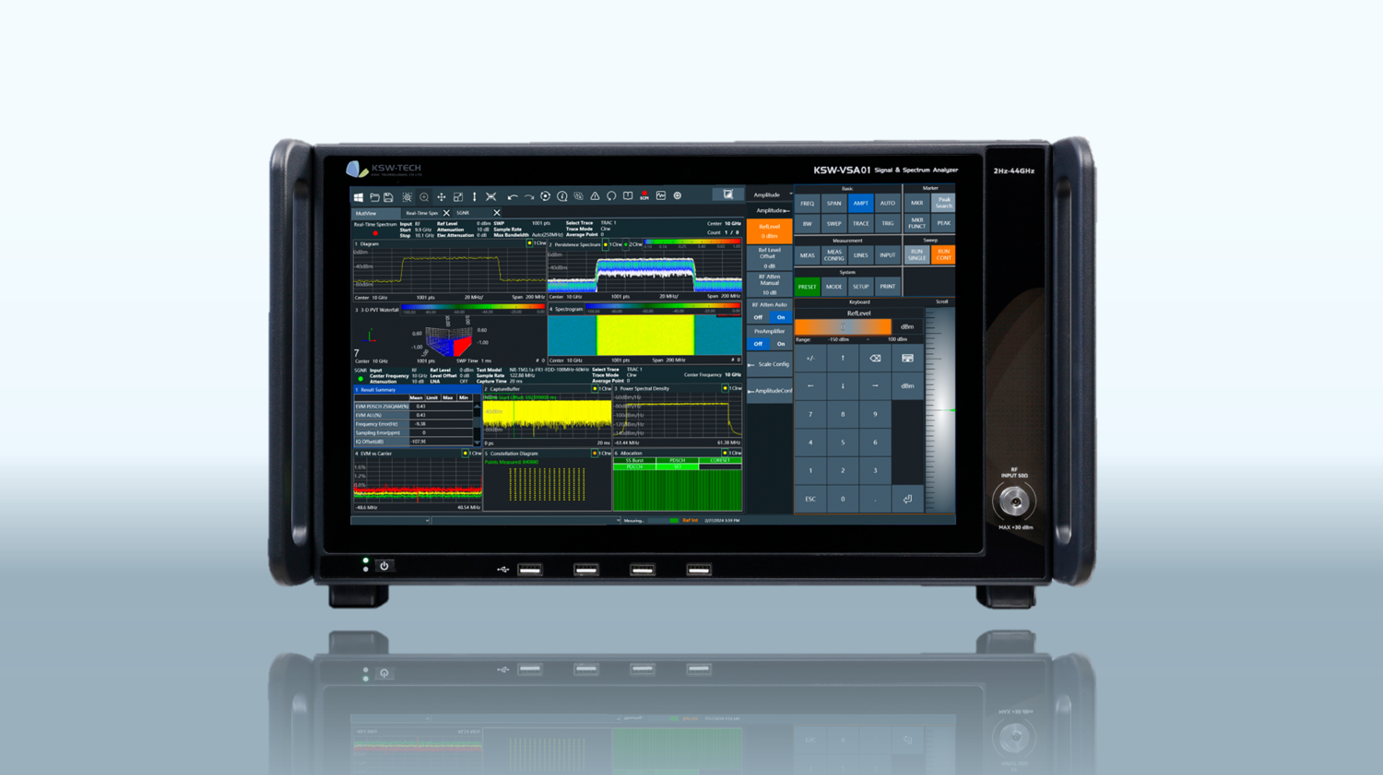

频谱分析仪

● 频率高达67GHz

● 分析带宽:最大4GHz,具有100MHz、250MHz、500MHz、1GHz、2GHz、4GHz带宽可选

● 实时分析带宽:最大2GHz,POI > 2us,有效支持复杂场景下宽带信号实时分析和跳频信号捕获

● 存储深度:提供最大10TByte内部采集存储深度,有效支持用户长时间信号采集存储需求

● 本底噪声:-166 dBm/Hz @1GHz(开前置放大器典型值)

● 相位噪声:<-135 dBc/Hz @1GHz,10kHz Offset


立即报价

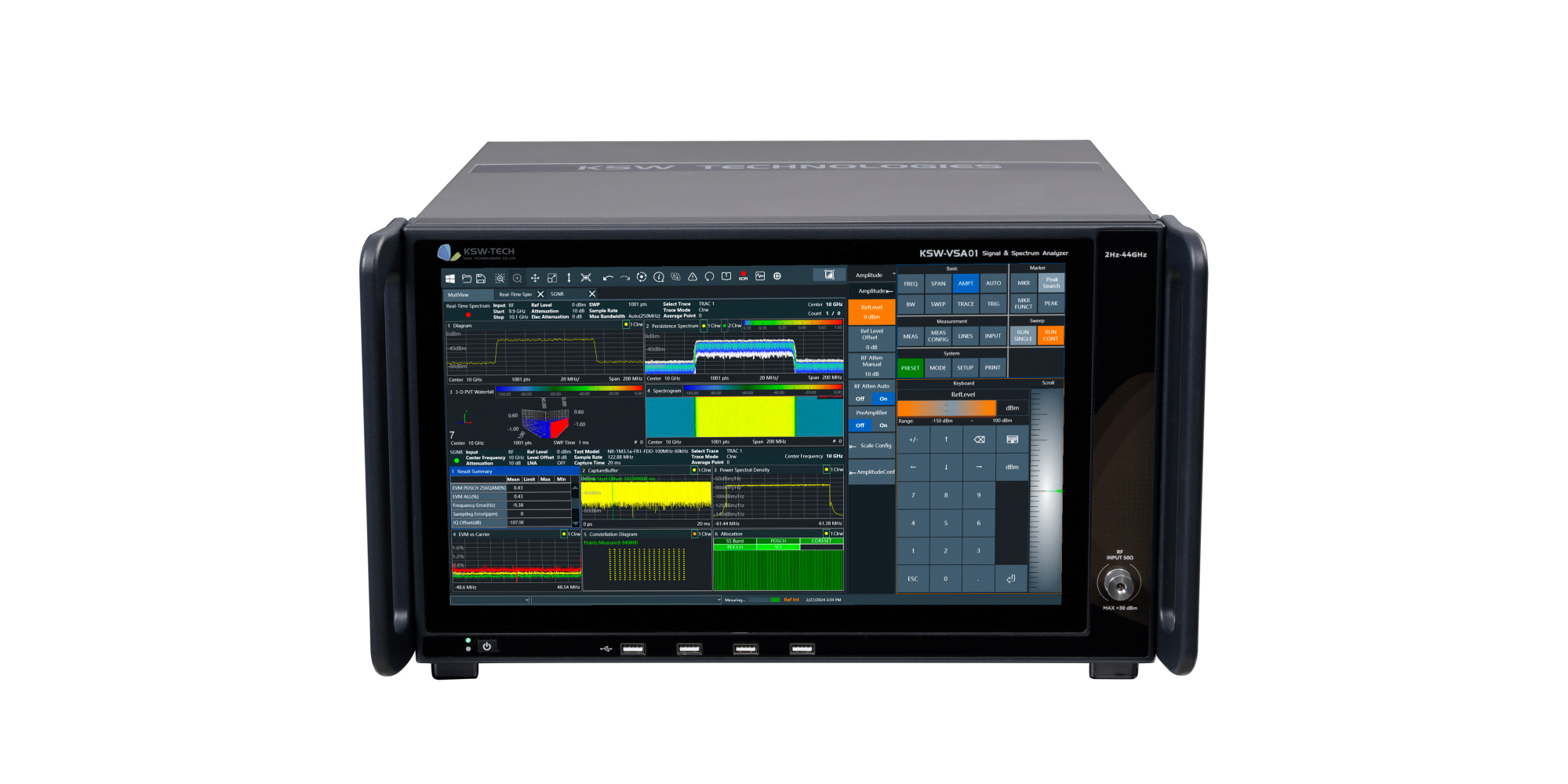

频谱分析仪

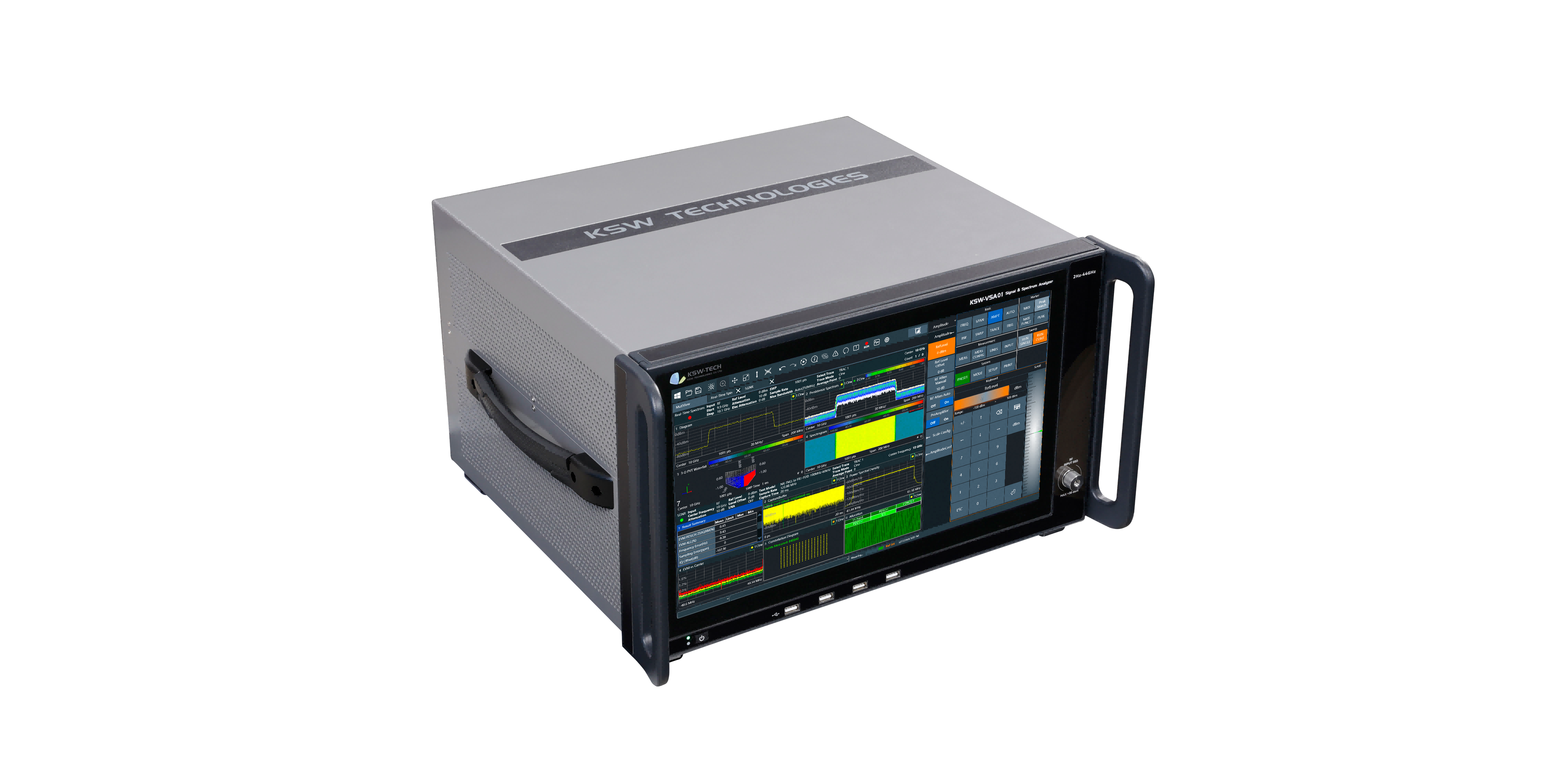

频谱分析仪

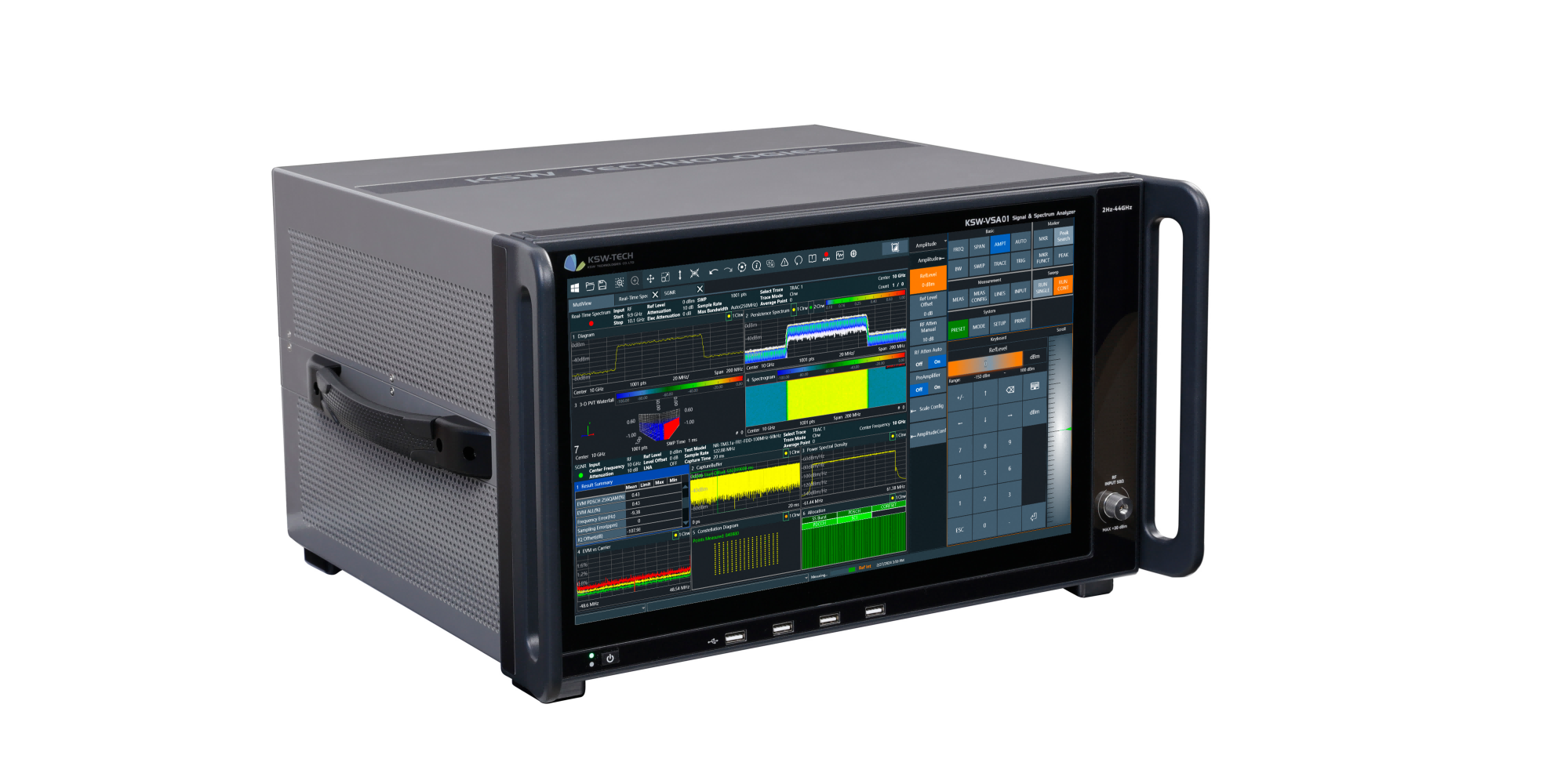

频谱分析仪

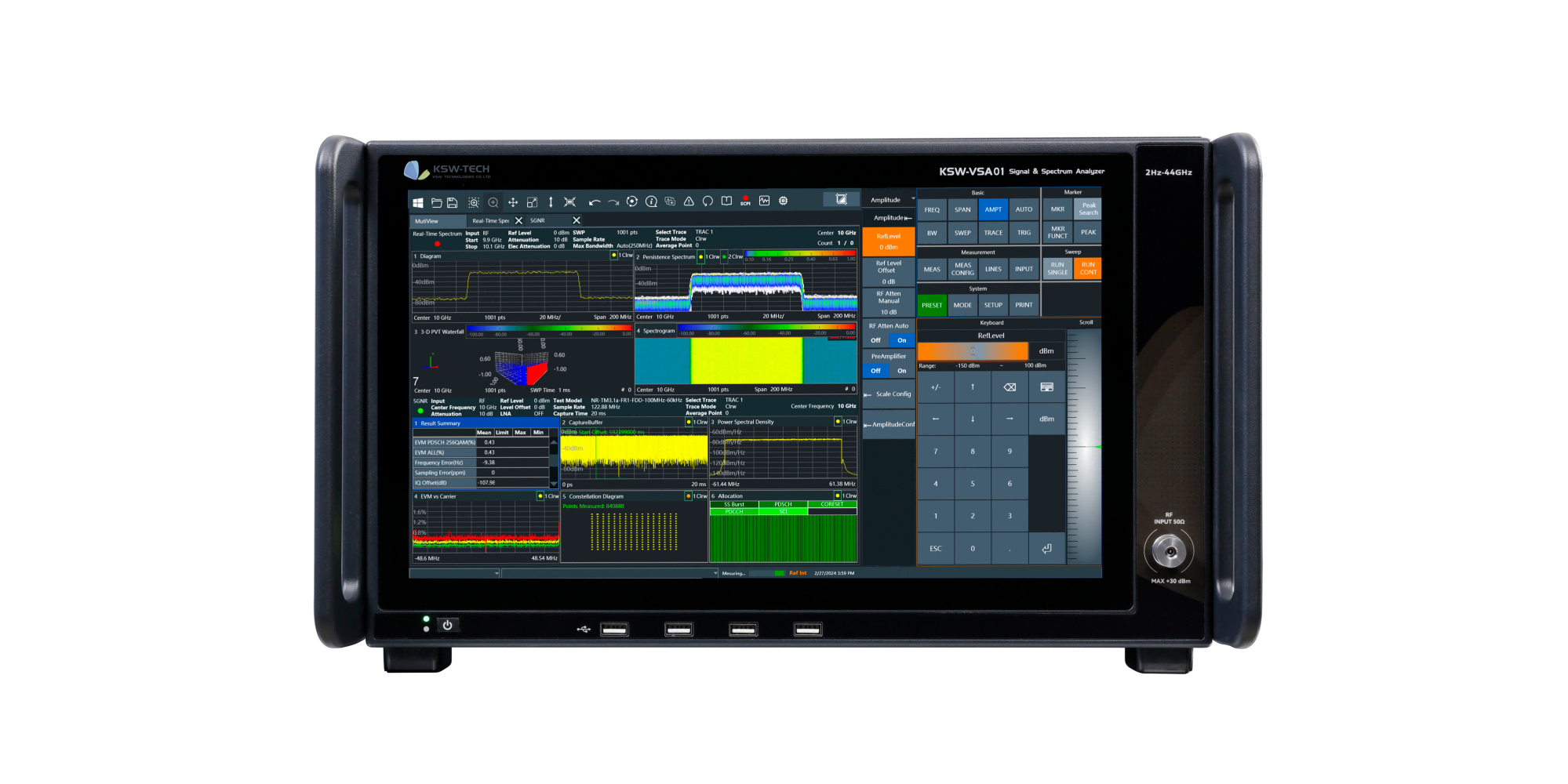

频谱分析仪
频谱分析仪
  • 概述
  • 规格书下载
  • 视频
  • 应用文档标签

| 产品概述


开元8888vip棋牌iosKSW-VSA01信号与频谱分析仪采用高性能射频微波设计,结合数字均衡算法,实现高宽带、大动态频谱和矢量信号分析功能。产品具有优异的射频微波性能、实时频谱分析带宽、大采集存储深度、信号高质量分析等性能特点,具备常见频谱和功率测试、实时频谱分析、IQ数字信号解调、矢量信号分析等多种测试功能,频谱分析仪具有移动通信、WLAN等信号的解调分析能力。


| 主要特点


信号与频谱分析仪

● 频率高达67GHz

● 分析带宽:最大4GHz,具有100MHz、250MHz、500MHz、1GHz、2GHz、4GHz带宽可选

● 实时分析带宽:最大2GHz,POI > 2us,有效支持复杂场景下宽带信号实时分析和跳频信号捕获

● 存储深度:提供最大10TByte内部采集存储深度,有效支持用户长时间信号采集存储需求

● 本底噪声:-166 dBm/Hz @1GHz(开前置放大器典型值)

● 相位噪声:<-135 dBc/Hz @1GHz,10kHz Offset

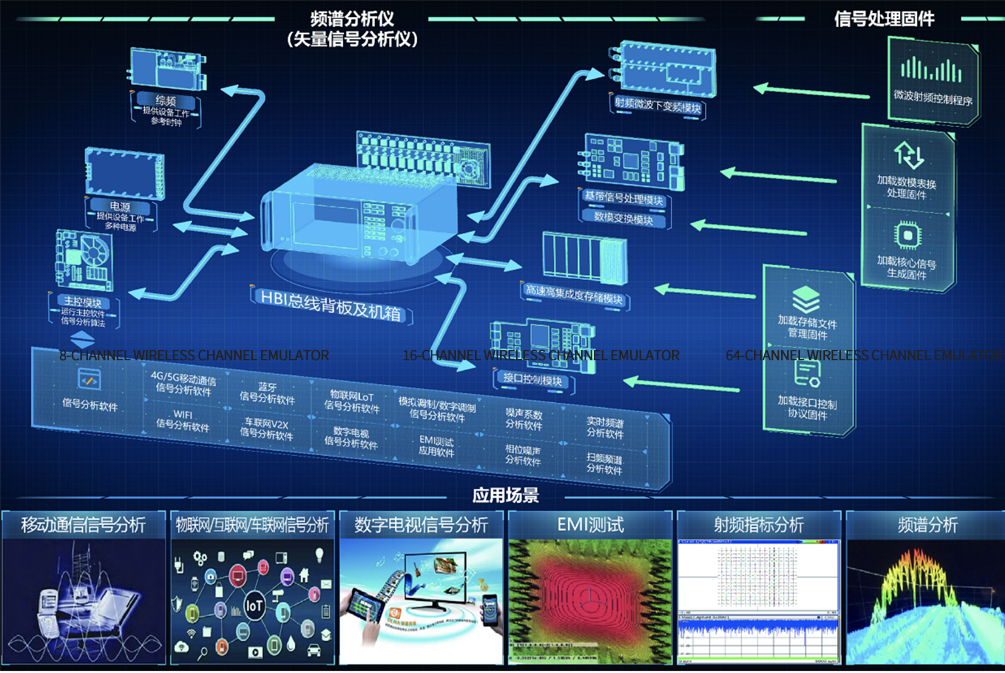

| 应用场景


频谱分析仪




| 技术指标


频率范围

频率规格

DC耦合

AC耦合

8GHz

2 Hz to 8 GHz

10 MHz to 8 GHz

26.5 GHz

2 Hz to 26.5GH

10 MHz to 26.5 GHz

44 GHz

2 Hz to 44 GHz

10 MHz to 44 GHz

50GHz

2 Hz to 50 GHz

10 MHz to 50 GHz

67GHz

2 Hz to 67 GHz

10 MHz to 67 GHz

内部参考频率

准确度:±(上次校准日期x老化率+温度稳定度+校准准确度)

老化率: ±1×10-8/年

温度稳定度:±1×10-8

频率读出准确度

频率读出准确度 = ± (标记频率 x 参考频率准确度 + 10 % x RBW + 2 Hz + 0.5 x 水平分辨率 + 1Hz)

水平分辨率 = span / (sweep points -1)

扫描点数

101~120001

轨迹检波器

Max Peak, Min Peak, Auto Peak (Normal), Sample, RMS, Average

计数器频率准确度

±(标记频率 x 频率准确度)

分辨率:0.001Hz

频宽

范围:0Hz,10Hz~该型号最高频率

准确度:±(0.1%频宽 + 频率水平分辨率)

扫描时间

频宽≥5Hz:3μs~16000s;

频宽=0Hz:1μs~16000s;

分辨率带宽(-3 dB)


0.1Hz~20MHz(1,2,3,5步进)

转换功率不确定度:(100kHz为参考)

±0.15db@(1Hz<RBW≤1MHz)

±0.25db@(1MHz<RBW<10MHz)

形状因子 60 dB:3 dB: < 4.4

分析带宽

100MHz(选件)250MHz(选件)/500MHz(选件)/1000MHz(选件)/2000MHz(选件)/4000MHz(选件)

选件内带宽任意设置,分辨率为1Hz,范围10Hz~选件最大带宽

视频带宽

范围:1Hz~10MHz(1,2,3,4,5,6,7,8,9,10序列)

触发方式

自由、功率、视频、外部、定时器、中频、射频

检波方式

峰峰值、正峰值、负峰值、均方根、平均、取样



显示单位

dBm, dBμV, dBmV, dBμA, dBpW;μV, mV, μA, mA, pW, nW

剩余调频

相位噪声

(载频1GHz, 25℃)

≤ 0.25 x N,(10Hz RBW, 10Hz VBW,20ms内的额定值,N参考分段划分及谐波次数)

频偏

指标(dBc/Hz)

典型值(dBc/Hz)

100Hz

-112

-113

1kHz

-126

-128

10kHz

-135

-137

100kHz

-136

-139

1MHz

-138

-140

10MHz

-140

-142

显示噪声电平

(前放关)

(输入端接匹配负载,轨迹选平均,检波类型为平均,0dB衰减,归一化至1Hz,25℃)

频率范围

指标(dBm/Hz)

典型值(dBm/Hz)

100Hz~10MHz

-143

-148

10MHz ~500MHz

-152

-154

500MHz ~1000MHz

-151

-152

1000MHz ~3500MHz

-150

-151

3500MHz ~6500MHz

-147

-151

6500MHz ~8000MHz

-144

-147

8000MHz ~13000MHz

-147

-150

13000MHz ~16000MHz

-145

-147

16000MHz ~20000MHz

-143

-145

20000MHz ~25000MHz

-142

-144

25000MHz ~26500MHz

-141

-142

26500MHz ~32000MHz

-141

-142

32000MHz ~44000MHz

-134

-135

44000MHz ~50000MHz

-126

-127

50000MHz ~67000MHz

-120

-121

显示噪声电平

(前放开)

(输入端接匹配负载,轨迹选平均,检波类型为平均,0dB衰减,归一化至1Hz,25℃)

频率范围

指标(dBm/Hz)

典型值(dBm/Hz)

50kHz~10MHz

-158

-161

10MHz ~3000MHz

-166

-168

3000MHz ~8000MHz

-165

-167

8000MHz ~13000MHz

-164

-166

13000MHz ~20000MHz

-163

-165

22000MHz ~26500MHz

-162

-163

26500MHz ~32000MHz

-158

-160

32000MHz ~44000MHz

-160

-162

44000MHz ~50000MHz

-154

-156

50000MHz ~67000MHz

-140

-142

频率响应和绝对幅度响应

  (预选器开,CW,10dB衰减,25℃)

频率范围

指标(±x dB)

典型值(±x dB)

2Hz~10MHz

±0.3

±0.3

10MHz ~8000MHz

±0.3

±0.3

8000MHz ~13000MHz

±0.5

±0.4

13000MHz ~26500MHz

±0.6

±0.6

26500MHz ~40000MHz

±1.0

±0.7

40000MHz ~50000MHz

±1.4

±1.3

50000MHz ~67000MHz

±3.5

±2.5

频率响应和绝对幅度响应

 (预选器关,CW, 10dB衰减,25℃)

频率范围

指标(dB)

典型值(dB)

(10dB衰减,25℃)

2Hz ~10MHz

±0.3

±0.3

10MHz ~8000MHz

±0.3

±0.3

8000MHz ~13000MHz

±0.3

±0.4

13000MHz ~26500MHz

±0.6

±0.5

26500MHz ~40000MHz

±0.8

±0.6

40000MHz ~50000MHz

±0.9

±0.8

50000MHz ~67000MHz

±3.5

±1.5

衰减器转换不确定度

(f = 2000MHz, 衰减0 dB to 70 dB, 相对 10 dB衰减)<0.25dB

邻信道泄漏功率比(ACLR)

(3GPP WCDMA, single carrier, 1 DPCH, carrier frequency = 2 GHz)

第一邻道功率

第二邻道功率

噪声消除关:-69 dBc

噪声消除关:-71 dBc

噪声消除开:-80 dBc

噪声消除开-82 dBc

(5G-NR, TM3_1a, carrier frequency = 3.5 GHz)

第一邻道功率

第二邻道功率

噪声消除关:-55 dBc

噪声消除关:-55 dBc

噪声消除开:-61 dBc

噪声消除开-62 dBc

三阶截获点(TOI)

(输入两个-10dBm信号,间隔1MHz,25℃)

频率范围

指标

典型值

fin < 5 MHz

> 20 dBm

 23 dBm

5MHz ~ 100MHz

> 16 dBm

 18 dBm

100MHz ~ 2000MHz

> 18 dBm

 20 dBm

2000MHz ~ 5000MHz

> 19 dBm

 20 dBm

5000MHz ~ 8000MHz

> 18 dBm

 21 dBm

8000MHz ~ 26.5GHz

> 17 dBm

 20 dBm

26.5GHz~ 50GHz

> 15 dBm

 17 dBm

50GHz~ 67GHz

> 15 dBm

 18 dBm

剩余响应

(输入端接匹配负载,0db衰减,25℃)

频率范围

指标

典型值

f < 1MHz

< -90dBm

< -90dBm

1MHz ~ 8000MHz

< -100dBm

< -110dBm

8000MHz ~ 26.5GHz

< -100 dBm

< -100 dBm

26.5GHz ~ 50GHz

< -100 dBm

< -100 dBm

输入驻波比

VSWR (0 dB to 79 dB, in 1 dB steps)

10 dB 衰减

<8GHz

1.4

1.3

8GHz ~ 26.5GHz

1.6

1.6

26.5GHz ~ 44GHz

2.2

2.1

44GHz ~ 50GHz

2.5

2.4

IQ存储深度

最大2G样点

流盘存储深度

10TBytes字节

内置前置放大器

具备

矢量信号分析软件

具备

实时频谱

分析带宽(MHz):100M(选件)/250M(选件)/500M(选件)/1000M(选件)/2000M(选件)

截获概率(POI):100%

截获概率100%信号持续时间优于2us

FFT 长度:1024/2048/4096/8192/16384/32768

FFT窗:Blackman Harris, Flattop, Gaussian, Rectangular, Hanning, Hamming, Kaiser

FFT重叠率:≥ 50%

FFT最大处理速度:2539062 次/秒

显示方式:real-time spectrum, persistence spectrum, real-time spectrogram, power vs. time, power vs. time waterfall
