| 产品概述

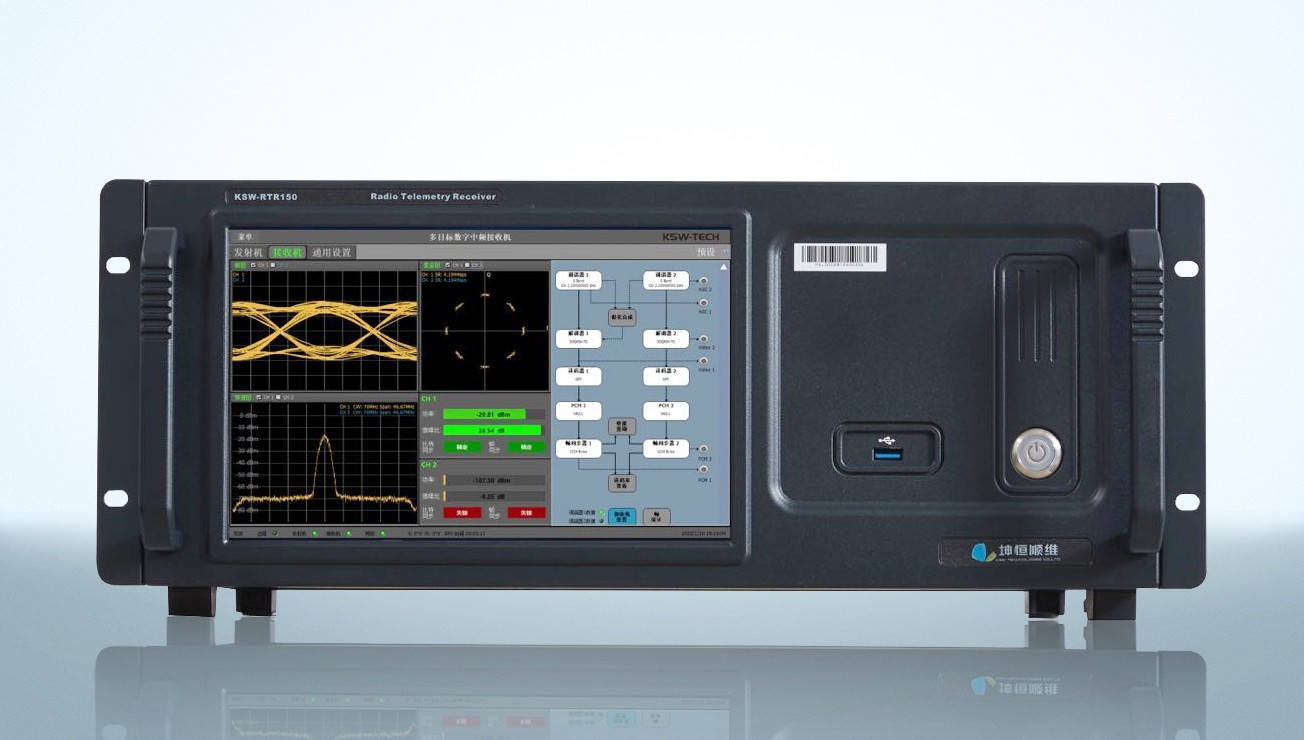

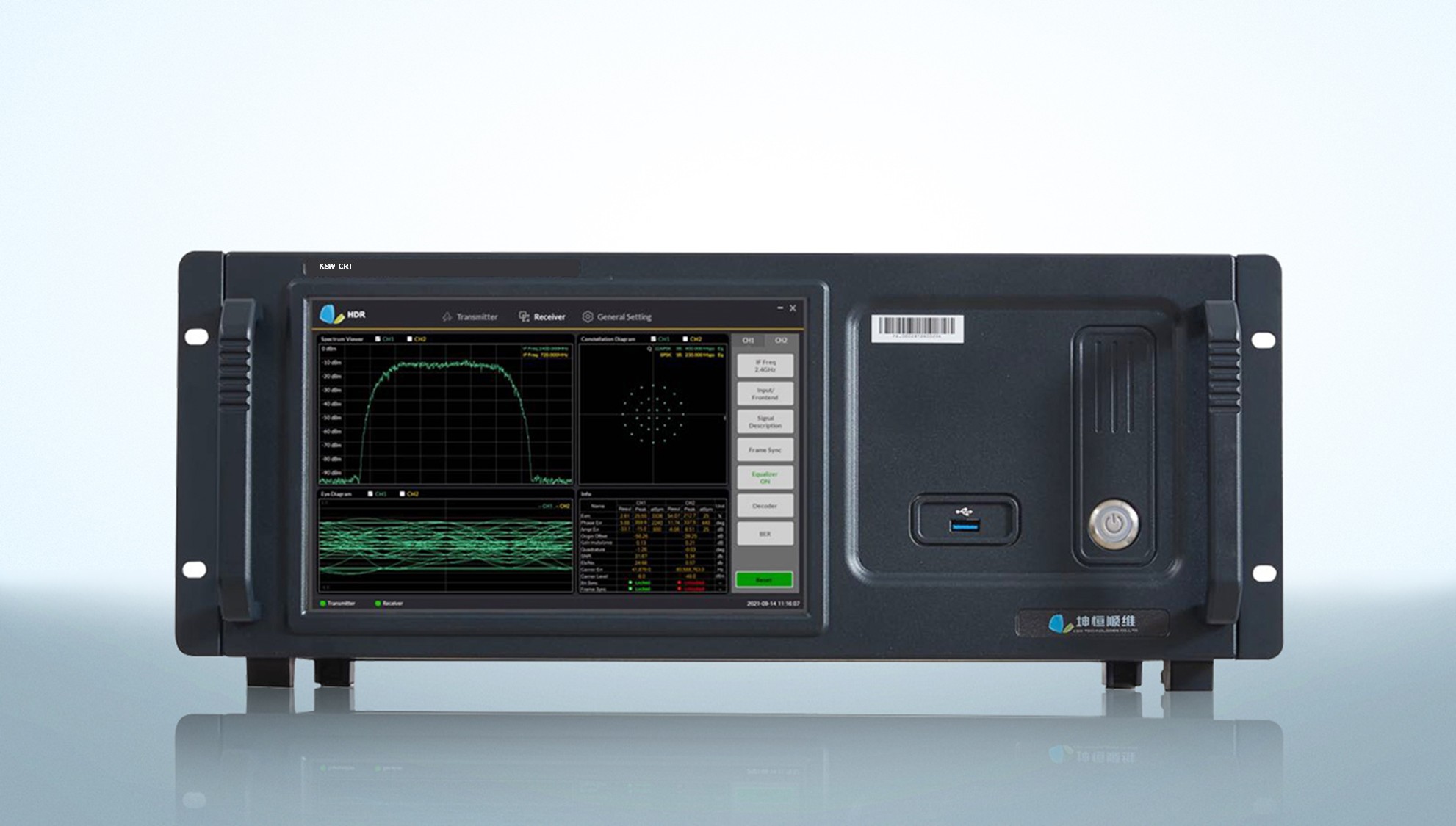

KSW-RTR通用遥测接收机基于软件无线电的架构，不仅能够提供通用和可靠的数字化处理 ( 中频滤波、分集合成、多模式解调、位同步、帧同步、各种纠错译码 )，还能够支持现场软件升级， 以满足用户对更高性能需求的长期支持。
KSW-RTR通用遥测接收机可接收 PCM-FM/BPSK/QPSK/SOQPSK/FM 等遥测信号样式，具有标准工控机、加固式等多种设备形式，适应室内、车载等使用环境，可用于多种目标遥测信号的接收与处理。
除此之外，基于模块化的插卡式设计可用于未来硬件升级，如增加不同频段的模块可以轻松实现频率范围的扩展，或有特殊要求时，遥测信号接收机也可以支持客户自定义解决方案。
| 产品特点
● 双通道IF/P/L/S/C频段输入 | ● 内置测试源及误码率测试器 |
● 满足 TIER Ⅱ要求的相噪性能 | ● 独立的位帧同步器 |
● 支持多种带宽的中频滤波器组 | ● 自动频率控制 (AFC) |
● 集化合成增益：大于 2.5dB | ● 支持通用的 TCP-IP 数据接口，数据帧格式满足 CCSDS 标准 |
● 支持的调制解调体制：PCM-FM,SOQPSK,FM 等 | ● 可通过以太网远程监控和数据传输 |
● 可用于单脉冲跟踪的 AM 解调 | ● 最高 40Mbps 码率 (SOQPSK) |
● 具备 TPC、Viterbi、RS 等信道编译码方式 | ● 采用模块化设计，可灵活扩展性能与升级 |

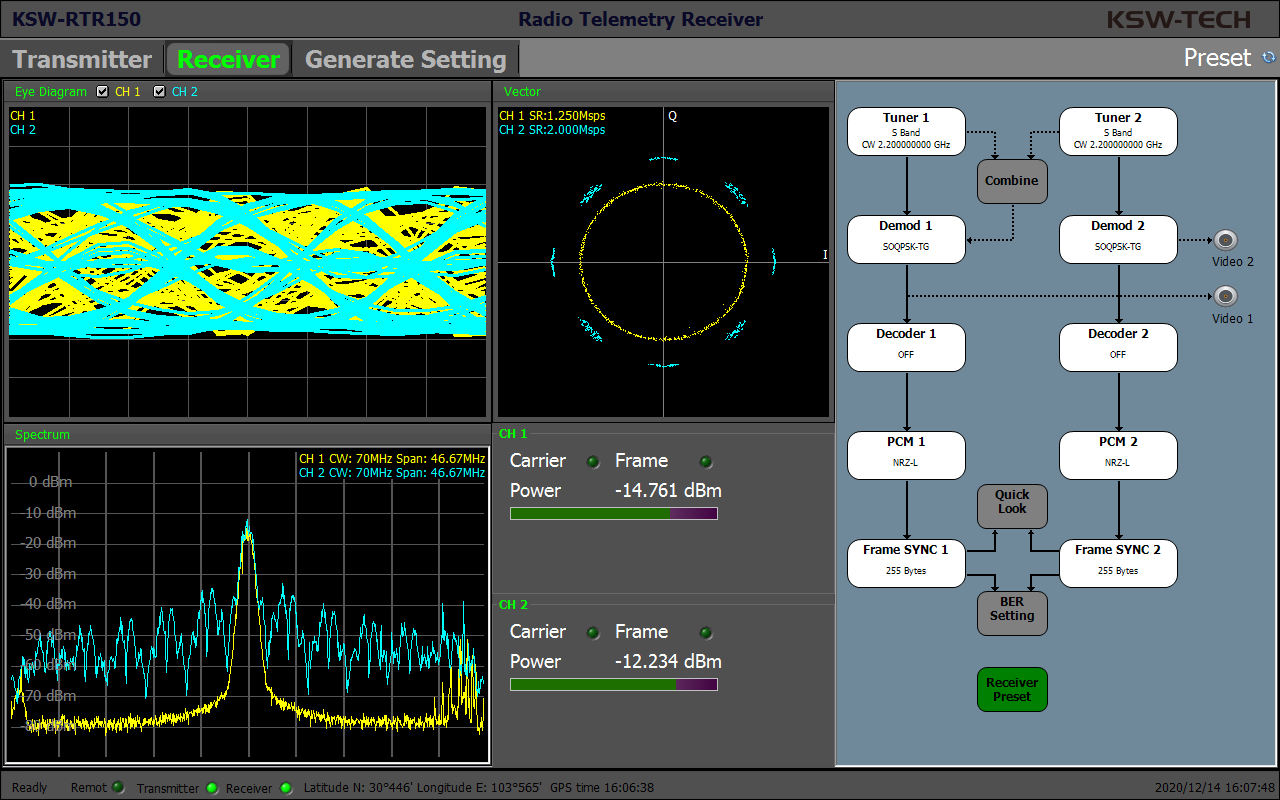

软件界面

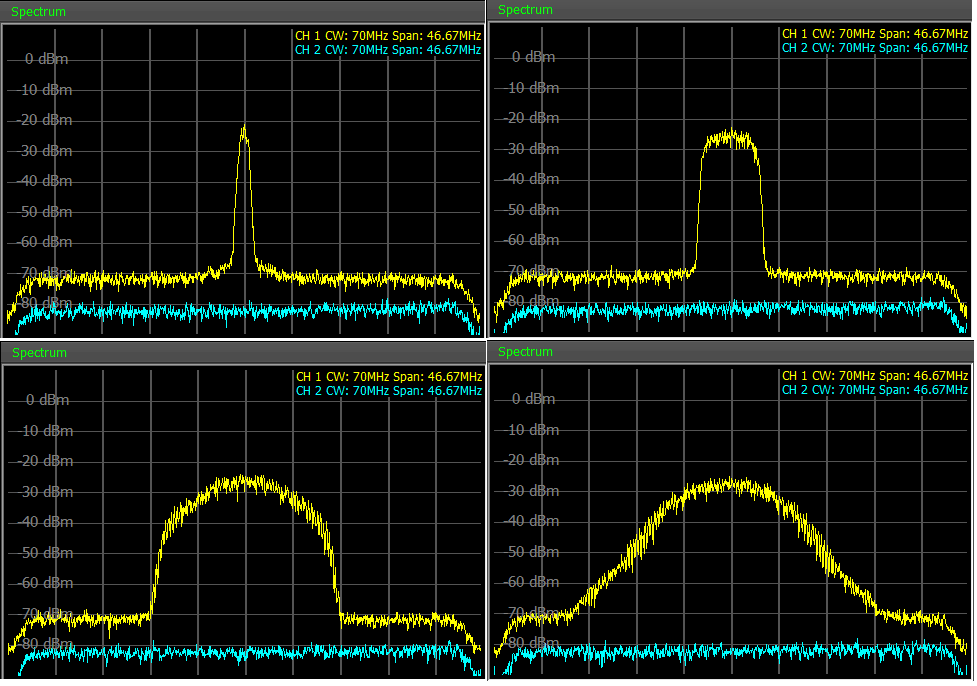

频谱图

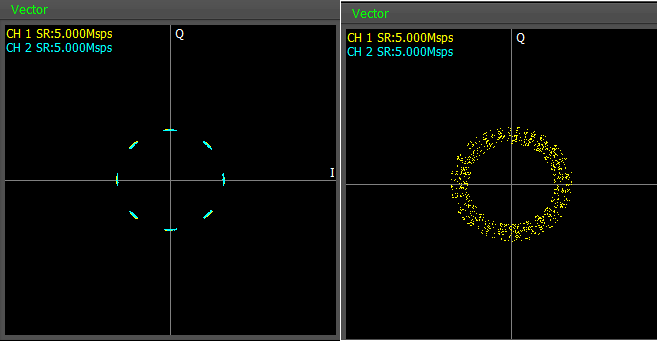

星座图
| 主要技术指标
| 序号 | 技术指标名称 | 技术指标 |
| 接收模拟端性能 |
| 1 | 接收射频通道数 | 2 通道接收 （SMA 50Ohm） |
| 2 | 输入频率范围 | S Band 2200MHz ～ 2400MHz |
| 3 | 动态范围 | -10dBm ～ -100dBm |
| 4 | VSWR | < 2:1 |
| 5 | 中频输入 | 2 路 70MHz 中频输入 |
| 6 | 中频输出 | 2 路 70MHz |
| 7 | 射频频率步进 | 1Hz |
| 8 | 本振频率稳定度 | ±1ppm |
| 9 | 相位噪声 | -30dBc/Hz | 10Hz |
| -60dBc/Hz | 100Hz |
| -70dBc/Hz | 1kHz |
| -80dBc/Hz | 10kHz |
| -90dBc/Hz | 100kHz |
| -100dBc/Hz | 1MHz |
| 10 | 中频滤波器 | 8 组模拟滤波器（500kHz ～ 40MHz） |
| 11 | 中频滤波器带宽 | 0.5 MHz,1 MHz,2 MHz, 4 MHz,8 MHz ,16 MHz ,30 MHz,40 MHz |
| 12 | 最大耐受强度 | +10dBm |
| 13 | 交调抑制 | >60dBc |
| 14 | 中频抑制 | >60dBc |
| 15 | 镜频抑制 | >60dBc |
| 16 | 杂散抑制 | >60dBc |
| 17 | 噪声系数 | 不大于 4dB |
| 18 | IP3 (input) | -13 dBm 典型值 |
| 19 | AGC 范围 | 90dB |
| 20 | AGC 工作模式 | 自动 / 手动 / 保持 |
| 21 | AGC 时间常数 | 可设置 (0.1, 1, 10, 100, 1000 ms) |
| 22 | 输出信号功率准确度 | ±1dB（输出信号功率≥ -100dBm 时） |
| 发射模拟端性能 |
| 1 | 发射射频通道数 | 1 通道发射 （SMA 50Ohm） |
| 2 | 发射频率范围 | S Band 2180MHz ～ 2485MHz |
| L Band 1429Mhz ～ 1545MHz |
| L Band 1710Mhz ～ 1850MHz |
| P Band 200MHz ～ 500MHz |
| C Band 4400MHz~5250MHz |
| 3 | 动态范围 | -5dBm ～ -90dBm |
| 4 | VSWR | < 2:1 |
| 5 | 射频频率步进 | 1Hz |
| 6 | 本振频率稳定度 | ±1ppm |
| 7 | 相位噪声 | -30dBc/Hz | 10Hz |
| -60dBc/Hz | 100Hz |
| -70dBc/Hz | 1kHz |
| -80dBc/Hz | 10kHz |
| -90dBc/Hz | 100kHz |
| -100dBc/Hz | 1MHz |
| 8 | 交调抑制 | >60dBc |
| 9 | 中频抑制 | >60dBc |
| 10 | 镜频抑制 | >60dBc |
| 11 | 杂散抑制 | >60dBc |
| 信号处理指标 |
| 1 | 接收机数字基带滤波器 | 3kHz ～ 40MHz |
| 2 | 解调模式 | FM、MSFM、PCM-FM、SOQPSK、Multi-h CPM、
PCM-PM、BPSK、QPSK、OQPSK |
| 3 | 信道编码 | Viterbi、Reed-Solomon、Turbocodes & LDPC |
| 4 | 均衡器 | 数字盲均衡 |
| 5 | 倒谱 | 支持 |
| 6 | 集化合成增益 | 2.5dB |
| 7 | 输入 PCM 码型 | NRZ-L/M/S，BP-L/M/S，DM-M/S，差分，RNRZ-L |
| 8 | 最大比特率 | 40Mbps |
| 9 | 帧同步字 | 8 ～ 64 位，可自定义 |
| 10 | 帧同步字掩码 | 8 ～ 64 位，与同步字长度相同 |
| 11 | 帧长 | 10 ～ 32000 字节，含同步字 |
| 12 | 帧检测 | CRC 检查，用户自定义 CRC 多项式和预设值 |
| 13 | 数据输出接口 | 1000M 以太网 TCP/UDP 输出，TTL 输出 |
| 14 | 数据输出格式 | 符合 IRIG106 标准第十章中要求 |
| 15 | 显控参数 | 信号强度、信噪比、眼图、频谱、星座图等 |
| 16 | 分析功能 | 具备 EVM、IQ 不平衡、正交失真矢量信号分析能力 |
| 17 | 模拟信源 | 内置模拟信源，用于自闭环测试 |
| 环境适应性及可靠性
工作温度：-20℃ ~60℃
相对湿度：10% ～ 95%
存放温度：-40℃ ~70℃
MTTR：≤ 2h
MTBF：≥ 1000h
| 物理特性

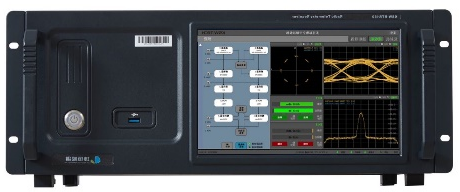

尺寸（宽 × 高 × 深，mm）：482.6×177×386.4
重量：15.6kg
