| 产品简介

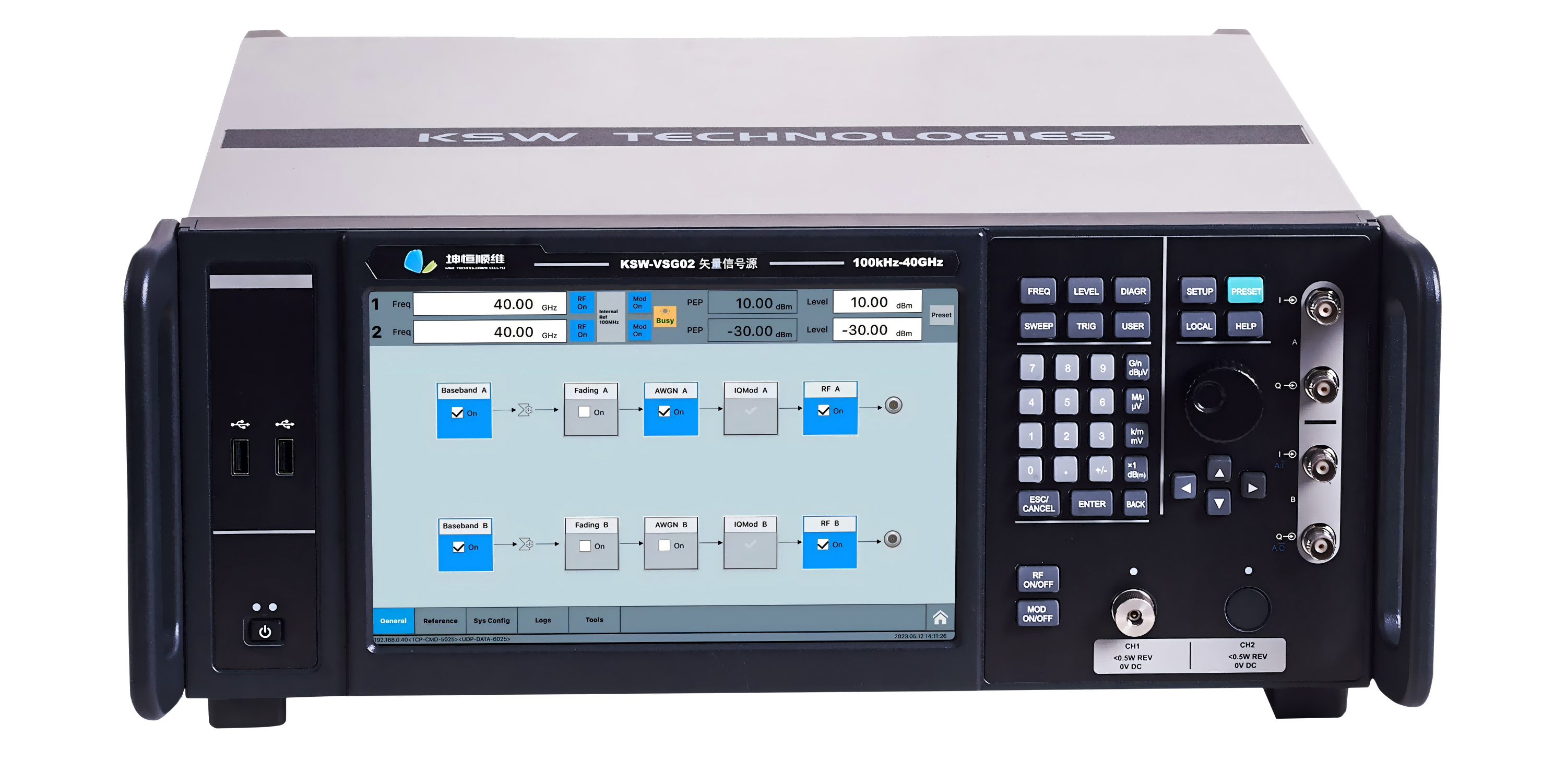

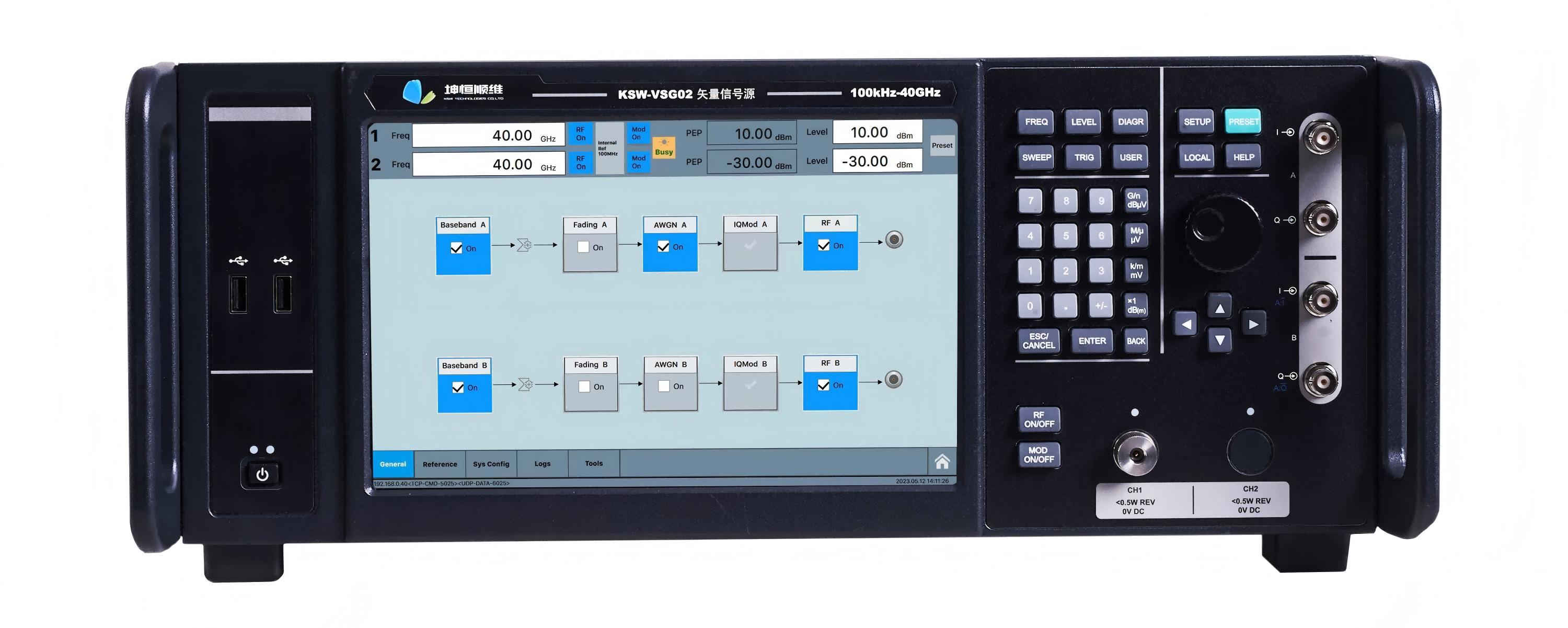

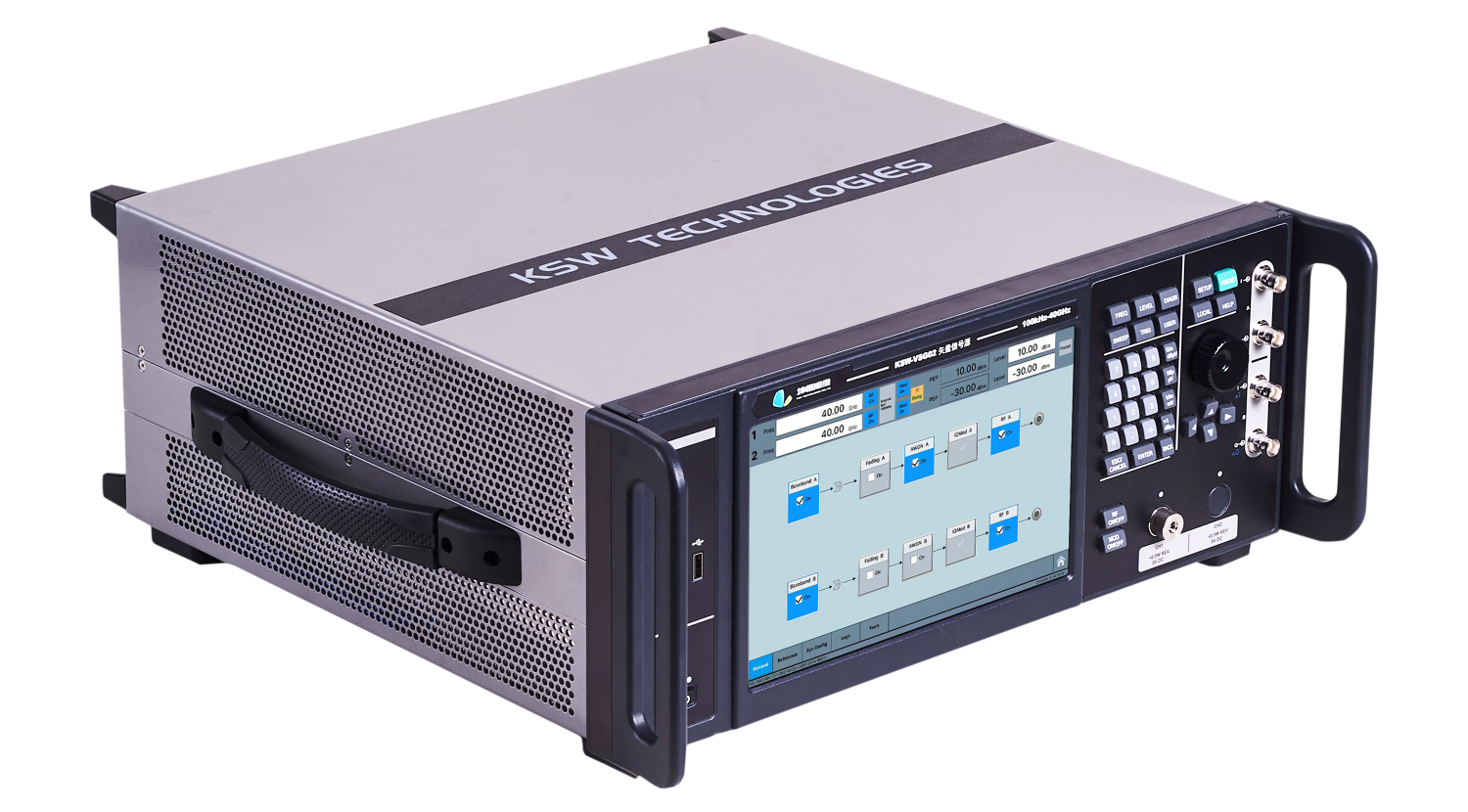

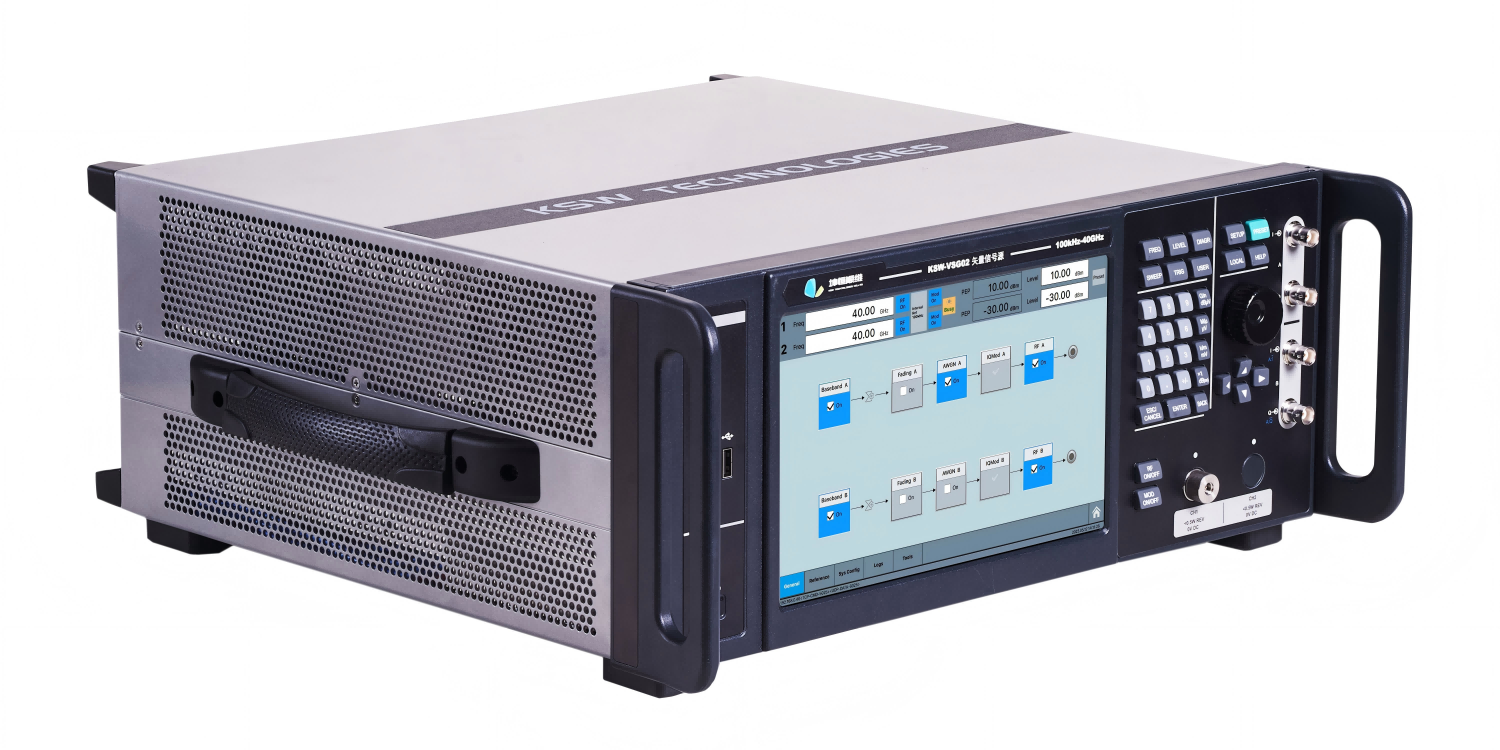

KSW-VSG02型覆盖9kHz～44GHz频率范围，具备优异的矢量调制性能，其内置基带信号发生器设置简单、性能灵活，调制样式多，还可以根据用户需要编辑、下载配置所需要的波形，进行各种复杂信号模拟。

最大2GHz射频调制带宽，可满足大带宽信号模拟需求。信号质量优异，既是理想的本振源和时钟源，也是高性能的复杂矢量调制信号源。

广泛用于移动通信系统测试、无线电探测性能综合评估、高性能接收机测试和元器件参数测试等方面，覆盖航空、航天、无线电探测、通信以及导航设备等众多领域。

| 主要特点

• 频率范围：9kHz~44GHz

• 内置宽带基带信号发生器

• 基带集成FSK\PSK\MSK\APSK\QAM\等常用数字调制信号

• 提供多种重要的数字通信标准波形发生软件，支持自定义的波形文件

• 具备AM/FM/PM/Pulse等模拟调制

• 具有任意波调制、脉内调制、加性高斯白噪声、脉冲调制、模拟调制等功能

• 高频谱纯度、大动态范围信号输出，适合高精度频谱和调制测量


| 主要技术指标

•  频率范围：9kHz~6GHz，9kHz~18GHz，9kHz~20GHz，9kHz~40GHz，9kHz~44GHz

•  通道数：1/2

• 内部基带最大射频调制带宽：2GHz

• 内部基带IQ Sample rate：

        1) 200Hz~1.5GHz@Fc≤ 2.6GHz

        2) 200Hz~3.0GHz@Fc＞2.6GHz

• ARB波形存储容量：

        1) 标配2G Sample

        2) 选配1T Sample（此模式下：Sample rate≤850MHz）

•  频率/功率切换速率：≤20ms

• 非谐波抑制：

        1) ≤-75dBc@10MHz ≤ Fc ≤ 6GHz

        2) ≤-70dBc@ Fc ≤ 20GHz

        3) ≤-65dBc@ Fc ≤ 40GHz

        4) ≤-60dBc@ Fc ≤ 44GHz

• 谐波抑制：

        ≤-30dBc @ Fc ≤ 2.6GHz

        ≤-55dBc @ Fc  > 2.6GHz

• 矢量调制精度(EVM)：测试条件(QPSK格式,码速率4Msps，滤波器α=0.3)：

        1) ＜ 0.3% @10MHz ＜ Fc ≤ 2.5GHz

        2) ＜ 1.0% @2.5GHz ＜ Fc ≤ 20GHz

        3) ＜ 1.5% @20GHz ＜ Fc ≤ 44GHz

• ACLR：

        1) ≤ -68dBc @WCDMA 64DPCH

        2) ≤ -52dBc @5G NR, FR1,100M ,60kHz SCS

• 带内平坦度：

        1) ±0.8dB @ Fc≤2.6GHz，BW=1GHz

        2) ±1.0dB @ Fc≤20GHz，BW=2GHz

        3) ±1.2dB @ Fc≤40GHz，BW=2GHz

        4) ±1.7dB@ Fc≤44GHz，BW=2GHz

• 频率基准老化率：≤1*10-7/年；≤1*10-9/日

• 校准后初始频率准确度：≤1*10-8

• 相位噪声：

• 脉冲调制：关断比≥80dB，上升/下降时间≤5ns，最小脉冲宽度：20ns

• 输出功率分辨率：0.1dB

• 输出频率分辨率0.001Hz

• 带内跳频最高切换速率：≤100ns

• 输出功率精度：

        1) ±1.0dB @100kHz≤Fc≤10MHz

        2) ±0.6dB @10MHz＜Fc≤6GHz

        3) ±0.9dB @6GHz＜Fc≤20GHz

        4) ±1.0dB @20GHz＜Fc≤40GHz

        5) ±1.5dB @40GHz＜Fc≤44GHz

• 输出功率动态范围：

        1) -120～+18dBm(PEP) @100kHz≤Fc≤10MHz

        2) -120～+23dBm(PEP) @10MHz＜Fc≤2.6GHz

        3) -120～+20dBm(PEP) @2.5GHz＜Fc≤20GHz

        4) -120～+18dBm(PEP) @36GHz＜Fc≤40GHz

        5) -120～+14dBm(PEP) @40GHz＜Fc≤44GHz

• 外部IQ调制带宽：2GHz

• 支持触发输入输出, 参考时钟输出：10MHz，100MHz

• 外部参考时钟输入：1MHz~100MHz

• 外部控制接口：GPIB/LAN，SCPI指令

• 尺寸：19寸4U上架规格（48.4*48.5*19.2cm，长宽高，cm，重量：≤19kg）

• 最大功耗：450W

|软件功能

• LTE信号发生软件


        1) 具备上/下行 TDD/FDD信号发生功能

        2) 具备LTE一致性测试定义的上下行RMC、TM测试信号发生功能

        3) 具备用户自定义信号功能：可配置LTE各个物理信道的时频资源和调制参数，包括上行PRACH、PUCCH、PUSCH，下行PBCH、PDCCH、PDSCH、PMCH、PHICH、PCFICH

        4) 具备SS和各种RS配置功能

        5) 具备PUCCH format 1/1a/1b，format 2/2a/2b配置功能

        6) 具备PDSCH、PUSCH MCS配置功能，最大支持64QAM

        7) 具备用户自定义信源功能、信道编码开/关功能、交织/非交织功能

        8) 具备调制参数配置功能：可以根据用户需要配置载波频率、系统带宽、滚降系数、归一化采样率等

        9) 具备信噪比设定功能：可以自定义设定载噪比C/N

        10) 具备波形文件生成功能

• 5G NR信号发生软件

        1) 具备上/下行 TDD/FDD信号发生功能，具备cmw/mmw信号发生功能

        2) 具备TS38.141定义的上下行FRC、TM测试信号发生功能

        3) 具备用户自定义信号功能：可配置NR各个物理信道的时频资源和调制参数，包括上行PRACH、PUCCH、PUSCH、SRS，下行PBCH、PDCCH、PDSCH、CSI

        4) 具备SSB pattern和PDCCH聚合级别，以及各种RS配置功能

        5) 具备PUCCH format 0/1/2/3，format A0/A1/A2/A3，format B1/B2/B3/B4，format C0/C2配置功能

        6) 具备PDSCH、PUSCH MCS配置功能，最大支持256QAM

        7) 具备NR Numerology Mode、BWP和CORESET配置功能

        8) 具备调制参数配置功能：可以根据用户需要配置载波频率、系统带宽、滚降系数和归一化采样率等

        9) 具备信噪比设定功能：可以自定义设定载噪比C/N

        10) 具备波形文件生成功能

• 雷达信号发生软件

        1) 支持多种脉内调制方式：None、BPSK、QPSK、8PSK、QAM、Barker、FM Chirp、FM Step、AM、ASK、AM Step、MSK、Frank Code、P1、P2、P3、P4、Custom IQ、Custom Phase Pattern等

        2) 支持多种重频方式：常数序列、突发序列、线性增加序列、步进序列、随机序列、自定义序列等

        3) 支持脉冲包络设置：矩形、梯形、升余弦、锯齿、自定义等

        4) 支持跳频：线性增加序列、步进序列、随机序列、自定义序列等

        5) 支持连续波雷达信号: BPSK，QPSK调相，码型为随机序列， 码元宽度可调

        6) 支持天线类型和扫描方式设置：天线类型（全向天线、高斯、辛克、平面相控阵天线、偶极子、抛物面天线、余割平方天线、凌锥形天线、用户自定义模式等），天线扫描类型（圆周扫描、扇形扫描、栅扫描、圆锥扫描、螺旋盘旋式扫描、点头扫描、正弦扫描、锯齿式扫描、李萨如扫描、用户自定义等）

        7) 支持目标轨迹设定

• WiFi信号发生软件

        1) 支持802.11be EHT MU/EHT TB PPDU格式，支持OFDMA和Non-OFDMA传输，支持Full-Band Single User传输，支持最大320M信道带宽和最高4096QAM高阶调制，支持MRU多资源块合并功能，支持Preamble/Subchannel Puncturing前导码和子信道打孔技术

        2) 支持802.11ax HE SU/EXT-SU/MU/TB PPDU格式，支持OFDMA和Non-OFDMA传输，支持最大160M信道带宽和最高1024QAM高阶调制，支持Preamble Puncturing前导码打孔技术，具备DCM功能，支持High doppler模式和中导码设置

        3) 支持802.11ac OFDM VHT PPDU格式，支持最大160M信道带宽和最高256QAM调制方案

        4) 具备调制参数配置功能：可以根据用户需要配置载波频率、选择系统带宽、设置信号Level等

        5) 具备Packets number、Idle time、Window transition time、Bit Source等参数设定功能

        6) 具备信噪比设定功能：可以自定义设定载噪比C/N

        7) 具备波形文件生成功能

• DVB信号发生软件

        1） 支持DVB-S2波形产生，支持Normal/short Frame模式，支持标准规定的28种MODCOD调制编码方案

        2） 支持DVB-S2X波形产生，支持Regular Frame规则帧传输和VL-SNR Frame极低信噪比帧传输，支持标准规定的所有PLS decimal code调制编码方案，一共支持9种调制方式和30种编码码率

        3） 支持TS和GS两种数据流传输格式，具备Data Field Length和User Packet Length自定义功能

        4） 支持导频插入，自定义符号率功能

        5） 支持0.05、0.1、0.15、0.2、0.25、0.35最多六种滚降系数设置

        6） 支持多种上采样倍数和滤波器长度设置

• 多目标信号发生软件

        1) 最大目标数：8个

        2) 最大仿真带宽：500MHz

        3) 每个目标支持动态输出功率变化

        4) 每个目标支持动态载波频率变换

        5) 每个目标支持不同带宽、不同波形（每个目标带宽不大于最大带宽）

        6) 具备多载波实时编码信号生成能力，可实时设置频率间隔信号样式、码元速率、多载波时差参数等;

• 衰落信号仿真功能

        1) 可用的衰落通道数量：20

        2) 仿真带宽：200MHz

        3) 多径时延：0~40us，精度3ns

        4) 路径损耗：0~50dB

        5) 多普勒频率范围：0~1.5MHz

        6) 衰落模型：常量、纯多普勒、瑞利、莱斯、Nakagami、平坦、圆拱、高斯、对数正态、Suzuki、巴特沃兹、自定义模式等；

• 脉内调制信号发生

        脉内调制信号包括：常规脉冲信号、频率分集、脉间捷变、脉组捷变、重频参差、重频抖动、重频滑变，信号类型包括线性调频、二相/四相编码、频率编码等；

|应用领域

KSW-VSG02 是新型宽带矢量信号发生器，可用于产生移动通信 NR，LTE，WLAN IEEE 802.11 ac/ax，以及宽带多载波和多标准无线电信号，广泛用于移动通信系统测试、高性能接收机测试和元器件参数测试等方面。
