| 产品特点

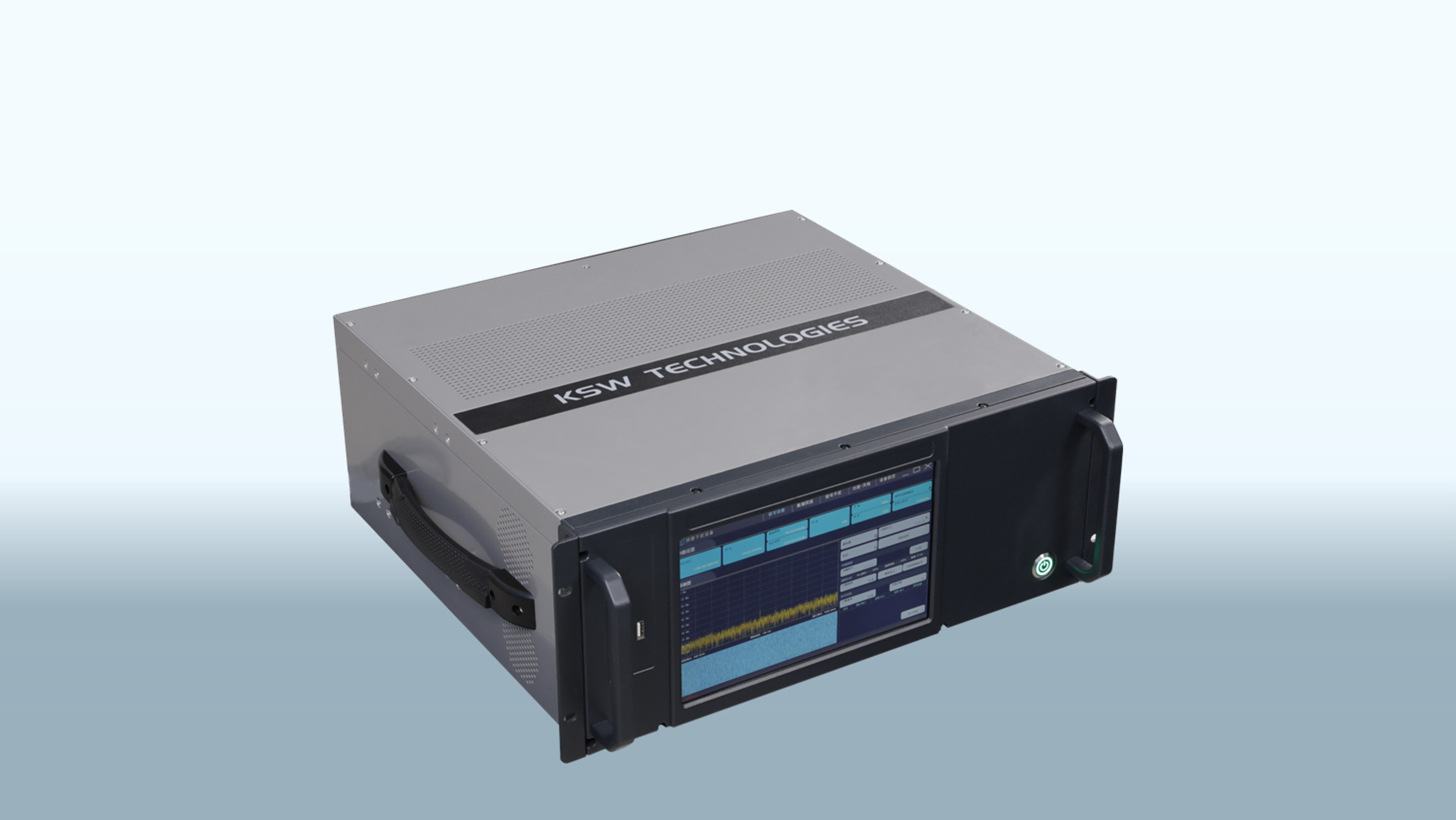

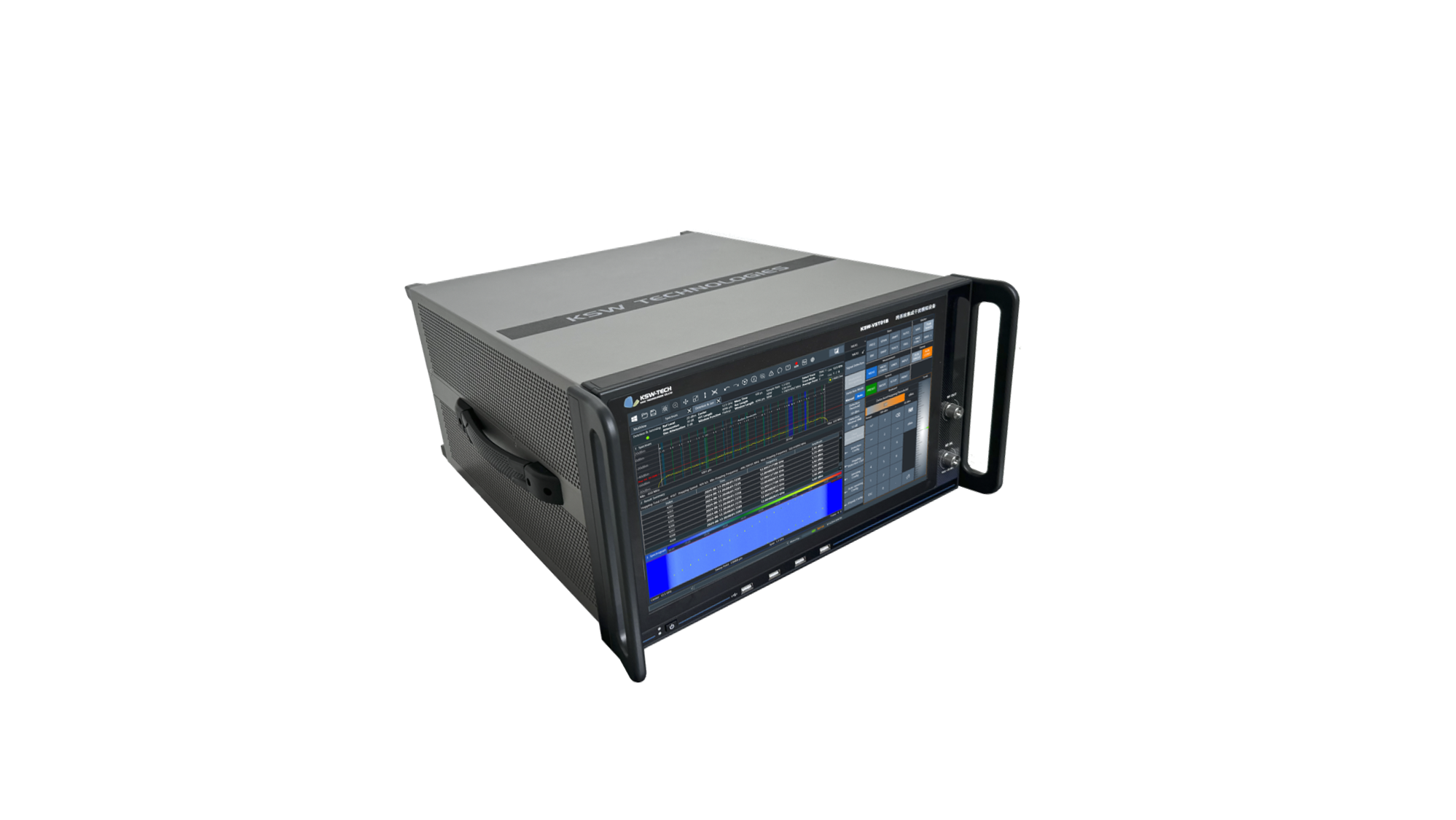

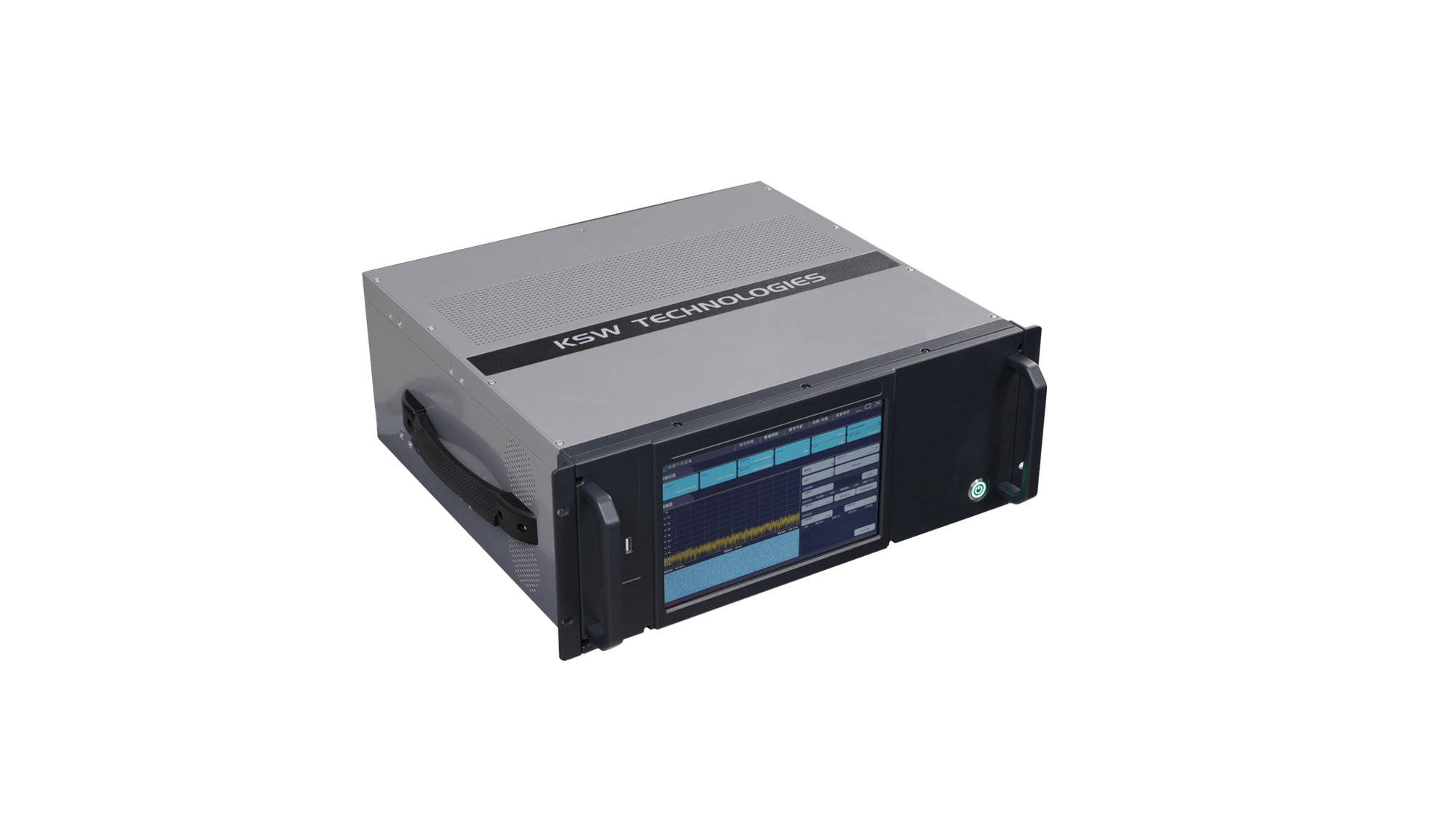

矢量信号收发仪（KSW-VST01），采用测试仪表架构，可安装至标准 19 英寸机柜中。该产品集成了高性能矢量信号发生和矢量
信号分析功能，具有高速数据传输接口和可扩展的深存储空间，可用于射频微波芯片研发验证及量产测试、无线通信系统基站终端测
试验证等领域，同时也可用于复杂电磁环境的构建，以及无线电频谱监测取样、信号和频谱资源分析等领域。
| 应用领域
RF 组件设计和测试
RFIC 生产测试
无线通信系统测试和验证
复杂电磁环境构建
无线电频谱监测
信号侦收与干扰
| 典型应用场景
射频信号采集分析与激励
矢量信号收发仪可以采集宽带射频信号，进行数字化处理，这使得它能够捕获瞬时信号的详细特征，包括信号的时域和频域
特性。它能够对接收到的射频信号进行分析测量，包括信号的频率、幅度、调制类型、误差矢量幅度（EVM）等参数。矢量信号
收发仪可以作为激励源，向被测设备（DUT）提供所需的测试信号，如 CW（连续波）、AM（调幅）、FM（调频）、PM（调相）
以及各种数字调制信号，如 QAM（正交幅度调制）、PSK（相移键控）等。

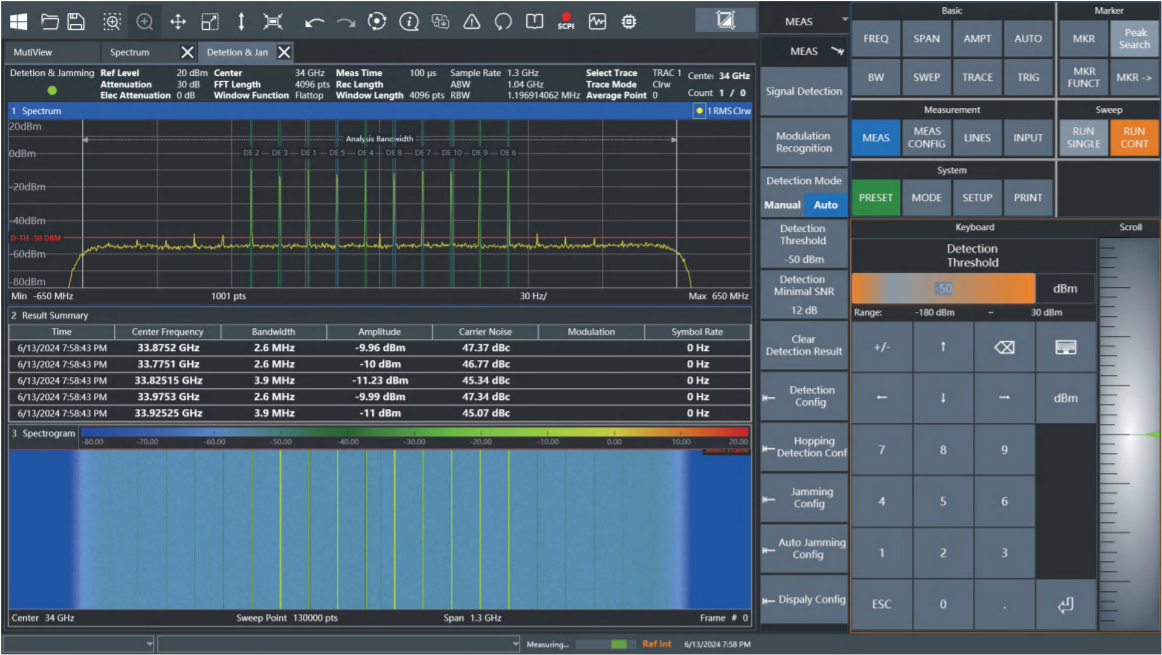

对接收到的信号进行频谱分析

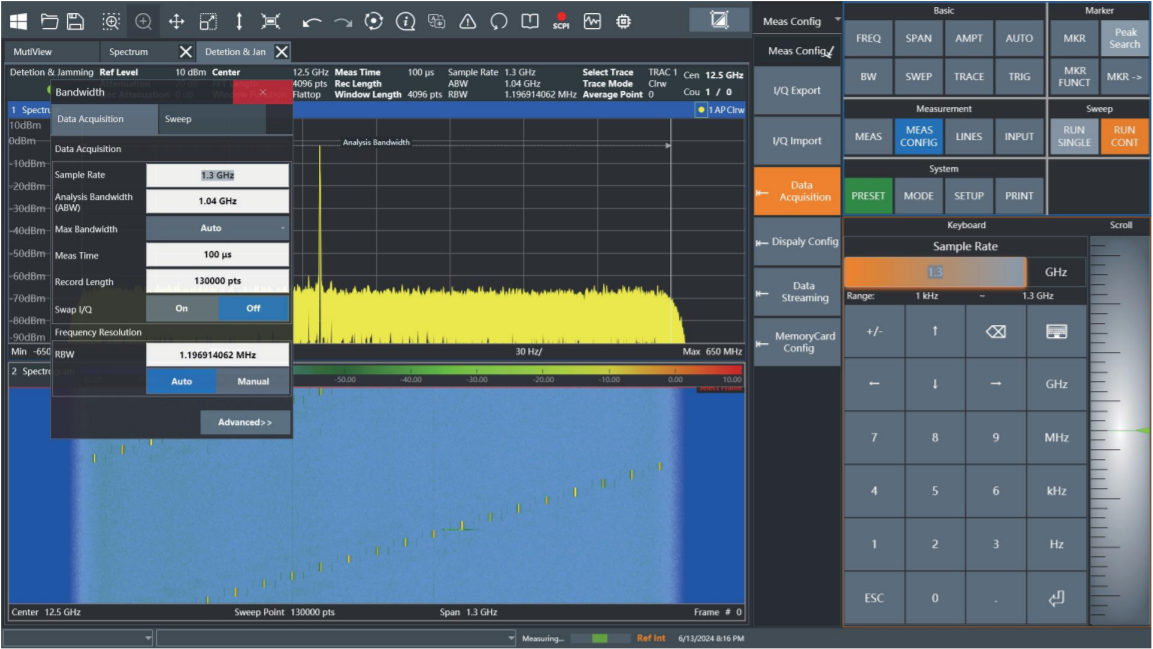

对接收到的信号进行矢量信号分析

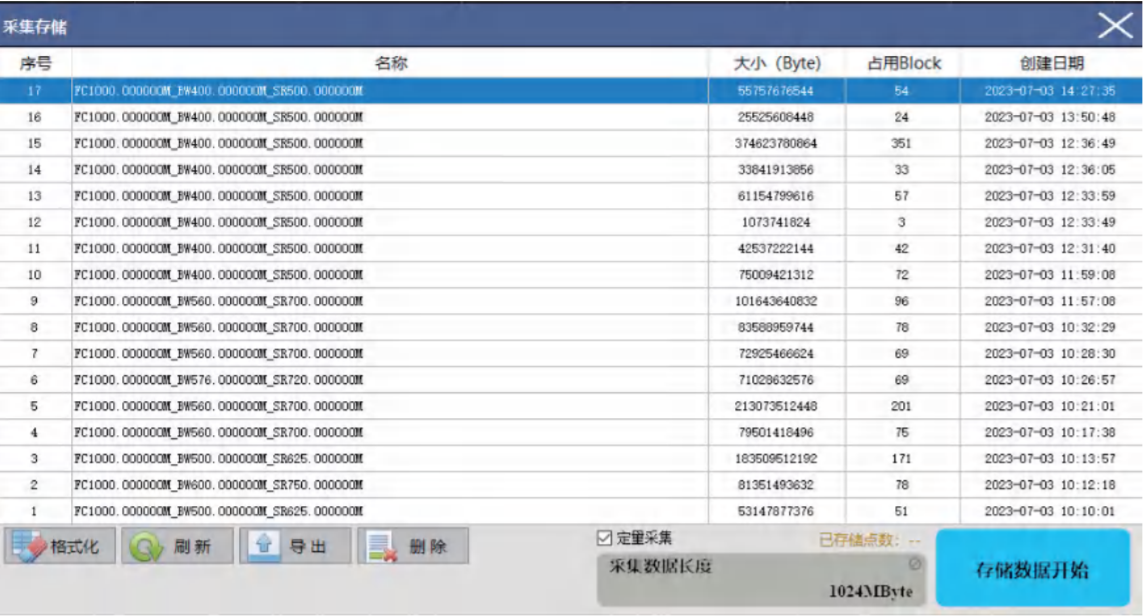

存储管理
无线电侦收与干扰
矢量信号收发仪具备完整的接收发射电路，可用于无线电信号侦收与干扰。侦收功能如下：
监测：使用无线电接收电路扫描设置的频率范围，以寻找正在传输的信号。
分析：对感兴趣的信号进行分析，以确定其类型载波类型、信号强度、信号带宽、调制方式等。
对侦收信号进行分析
对侦收信号分析后，按照事先配置的干扰策略产生干扰信号，阻断、削弱或改变无线电信号的传输。

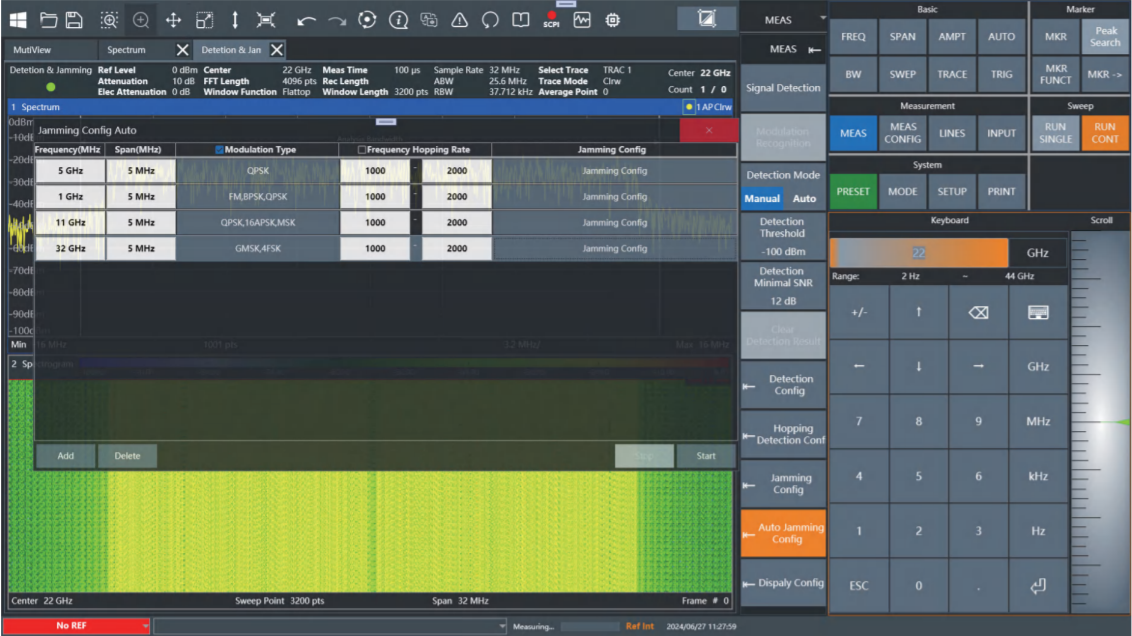

干扰策略配置
| 主要技术指标
常规指标 |
指标项 | 指标特性 |
型号 | VST01A | VST01B |
频率范围 | 20MHz~6GHz | 1MHz~20GHz | 1MHz~40GHz |
独立收发通道数量 （T：发射；R：接收） | 2T2R 1T1R | 1T1R | 1T1R |
最大瞬时工作带宽 | 100MHz、300MHz（可定制）、640MHz（可定制） | 250MHz、500MHz（可定制）、1GHz（可定制）、2GHz（可定制） |
频率步进 | 1Hz | 1Hz |
频率设置精度（相对于工作频率） | 1x10-7 |
内部参考 | 可调整准确度 | ±5x10-8 |
温度稳定度 | ±5x10-8 |
年老化率 | ±1x10-7 |
准确度 | 可调整准确度±温度稳定度±年老化率 |
最大输入信号功率 | +5dBm | +30dBm |
输入绝对功率准确度 | ±1dB@输入功率≥-100dBm | ±0.8dB@输入功率≥-100dBm | ±1dB@输入功率≥-100dBm |
输入功率增益调节动态范围 | 100dB | 70dB |
输入平均噪声密度(最大增益时） | -154dBm/Hz | -157dBm/Hz | -154dBm/Hz |
输出功率范围 | 0dBm~-120dBm | +18dBm~-120dBm |
输出功率调节分辨率 | 0.1dB |
输出功率精度 | ±1dB@输出功率≥-100dBm ±2dB@输出功率＜-100dBm | ±0.6dB@输出功率≥-50dBm ±1dB@输出功率≥-100dBm ±2dB@输出功率＜-100dBm |
输出带内平坦度 | ±1.5dB | ±0.8dB | ±1.2dB |
输出杂散 | ≤-55dB@输出频率≤3GHz ≤-45dB@输出频率＞3GHz | ≤-75dB@输出频率≤6GHz ≤-62dB@输出频率≤20GHz ≤-55dB@输出频率≤40GHz |
输出谐波 | ≤-25dB@输出频率≤5MHz ≤-35dB@输出频率＞5MHz | ≤-30dB@输出频率＜3GHz ≤-55dB@输出频率≥3GHz |
输出单边带相位噪声 | ＜-120dBc@Fc=1GHz,Offset=1kHz | ＜-130dBc@Fc=1GHz,Offset=1kHz ＜-114dBc@Fc=10GHz,Offset=1kHz |
输出平均噪声密度 | ＜-130dBm/Hz | ＜-146dBm/Hz@输出频率≤20GHz ＜-143dBm/Hz@输出频率≤20GHz |
输出EVM（测试条件：QPSK格式,码速率4Msps，滤波器α=0.3） | 0.8% | 10MHz＜ Fc ≤ 2.5GHz：＜ 0.3% 2.5GHz＜ Fc ≤ 20GHz：＜ 1.0% 20GHz＜ Fc ≤ 40GHz：＜ 1.2% |
信号生成调制方式 | SSB、AM、FM、ASK、2FSK、4FSK、8FSK、MSK、GMSK、BPSK、QPSK、8PSK、16QAM、64QAM等 |
采集存储播放单个波形文件容量 | 2GB、4TB（选配） | 8GB、4TB（选配，此模式下，Sample rate≤850MHz）。 可定制更大容量 |
射频端口驻波比 | ≤1.8 |
输入输出触发信号电平 | 3.3V TTL |
外参考输入 | 5~100MHz，0～+5dBm |
内参考输出 | 100MHz | 10MHz、100MHz |
主控CPU | Intel 第六代I7处理器 |
主控内存 | DDR4 16GB |
主控硬盘 | SSD 250GB mSATA/2TB NVME（选配） |
显示 | 10.1英寸触摸显示屏 | 15.6英寸触摸显示屏 |
对外接口 | 千兆以太网 1个 USB3.0 2个 USB2.0 2个 HDMI 1个 万兆以太网 1个（选配） |
供电 | 220V /50Hz |
推荐校准周期 | 1年 |
尺寸 | 442mm×177mm×418mm | 463.5mm×267.5mm×543mm |
重量 | ≤25kg | ≤30kg |
工作温度 | 5℃～+40℃，-20℃～+50℃（极限条件） |
贮存温度 | -40℃～+60℃ |
工作湿度 | +40℃，相对湿度20%~90%，无凝结，根据GB/T6587-2012 |
最大海拔高度 | 2000米（800 mbar，环境温度25 ℃） |
振动 | 非工作状态，频率范围：5 Hz to 55 Hz，驱动振幅（单峰值）：0.19mm，根据GB/T6587-2012 |
冲击 | 非工作状态，30 g, 半正弦，11毫秒脉冲，根据GB/T6587-2012 |
干扰技术指标
干扰方式 | 阻塞干扰、瞄准干扰、扫频干扰、跟踪干扰、转发干扰 |
干扰信号样式 | 单载波、AWGN、梳状谱、伪码调制 |
干扰体制 | 跳频、定频 |
跳频速率 | 100000跳/秒@最大瞬时带宽内 10000跳/秒@其它跳频频率范围 |
跟踪干扰最大跳频速度 | 2500跳/秒 |
梳状干扰信号数量 | 1~500 |
扫频干扰最大扫频速度 | 10uS/频率点@最大瞬时带宽内 100uS/频率点@任意频率范围 |
转发干扰时延范围 | 20uS~300mS |
转发干扰时延调节步进 | ≤100nS |
信号识别技术指标
识别调制信号类型 | BPSK、QPSK、OQPSK、π/4QPSK 8PSK、8QAM、16QAM、16APSK等 |
调制识别正确率 | ≥90%（BPSK：C/N≥5dB、QPSK：C/N≥6dB 、OQPSK：C/N≥5dB、π/4QPSK：C/N≥6dB、8PSK：C/N≥12dB、16QAM：C/N≥12dB |
符号速率测量精度 | 优于符号速率的1x10-4（C/N≥10dB, 典型信号带宽不小于100KHz） |
