| 产品概述
软件无线电开发平台采用PowerPC+DSP+FPGA的架构设计而成，构造了一个开放性、标准化、模块化的通用硬件平台，各种功能，如工作频段、调制解调类型、数据格式、加密模式、通信协议等，用软件来完成，是具有高度灵活性、开放性的新一代无线通信系统。
| 产品特点
● 高达50MHz工作带宽
● 宽频段工作范围
● 基于SCA标准的软件架构
● 多种通信体制的开发演示实例
● 支持万跳跳频
● 丰富的算法库
● 丰富的信号接口
● 便捷的二次开发接口
| 应用领域
下一代移动通信原型机开发平台 大规模输入输出无线通信设备
| 主要技术指标
| 名称 | 指标 |
接收机技术指标 | 频率范围 | 2MHz～6GHz |
频率步进 | 5Hz |
频率XX | 2MHz～520MHz：3kHz至20MHz 大于520MHz：1MHz至40MHz 可定制实现：发250MHz，收100MHz |
跳频速率 | 万跳（小于3GHz频率范围，本振频率切换速度小于5us） |
自动增益控制范围 | 90dB（可定制实现120dB） |
噪声系数 | 5dB |
最高接收电平 | -10dBm |
射频阻抗 | 50Ω |
发射机技术指标 | 频率范围 | 2MHz～6GHz |
频率步进 | 5Hz |
最大频率XX | 50MHz |
跳频速率 | 万跳（小于3GHz频率范围，本振频率切换速度小于5us） |
最大输出功率 | 2W |
输出信号功率动态范围 | 89dB |
输出信号功率步进 | 1dB |
射频阻抗 | 50Ω |
整机射频技术指标 | 频率稳定度 | 10-7 |
频率准确度 | 10-7 |
外参考输入频率 | 5MHz～100MHz |
外参考输入频率步进 | 1MHz |
射频双工输出通道数 | 1~4通道（单机） |
射频输入通道数 | 1~4通道（单机） |
算法库
名称 | 功能分类 | 内容 |
随机序列发生器 | 高斯序列生成器 | 使用说明 |
PN序列生成器 | 网表、使用说明 |
IQ校准 | IQ角度、增益、偏置调整 | 网表、使用说明 |
IQ信号功率检测 | IQ信号均值、峰值功率检测 | 网表、使用说明 |
数字调制收发算法 | PSK、MSK/FSK、QAM、CPM调制解调 | 网表、使用说明 |
非相干算法频偏估计、符号同步 | 使用说明 |
相干算法频偏估计、符号同步 | 使用说明 |
单载波频域均衡器 | 使用说明 |
同步序列检测 | 相关同步法 | 网表、使用说明 |
跳变边沿检测法 | 网表、使用说明 |
模拟调制收发算法 | 调频信号生成与接收 | 网表、使用说明 |
调幅信号生成与接收 |
网表、使用说明
|
载波单边带信号生成与接收 |
网表、使用说明
|
音频信源算法 | 信源编解码器 |
网表、使用说明
|
OFDM | OFDM符号生成、调制、解调、同步检测、载波同步 | 使用说明 |
FFT和IFFT | 复数FFT和IFFT |
网表、使用说明
|
数字滤波器 | FIR滤波器（包含窗函数） |
网表、使用说明
|
CIC滤波器 |
信道编解码 | 卷积编码、Viterbi译码器 |
网表、使用说明
|
LDPC编解码器 |
RS编解码器 |
Turbo编解码器 |
选型指南

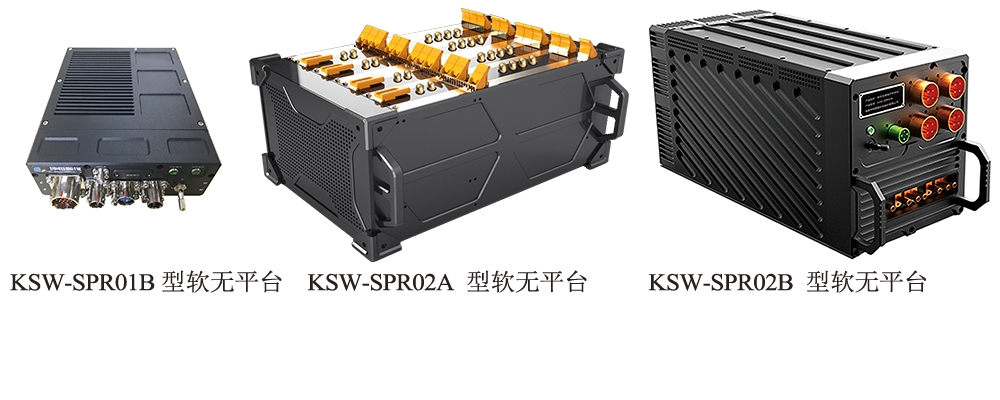

名称 | KSW-SPR01B | KSW-SPR02A | KSW-SPR02B |
类型 | 小型一体化模块 | 开发验证平台 | 实装设备 |
收发通道 | 2发2收 | 1发1收 ~4发4收（可选配）
| 可定制收发通道数 |
频率范围 | 70MHz~6GHz， 可外置滤波器提高特定频率特性 | 1.6MHz~6GHz， 内置优化性能的滤波器组 | 可定制频段 |
最大输出功率 | 0dBm 外置功放 可定制 | 可选配400mW、2W 内置功放 可定制 | 0dBm 外置功放 可定制 |
整机尺寸 | 91( 宽）*24（高）*173（深） 可定制 | 6U标准VPX板卡 | 机载式定制机箱（mm) 180（宽）*194（高）*307（深） |
硬件架构 | SOC FPGA+射频前端芯片 | PowerPC+DSP+FPGA 独立射频调理组件 本振组件 | DSP+FPGA 独立射频调理组件 |
电源 | 12V~28V直流 | 220V 交流 | 28V直流 |
注1：如不配射频板，则设备工作频率范围为70MHz~6GHz；
注2：KSW-SPR02B 型PowerPC主控板为PowerPC+FPGA架构，PowerPC可选1颗或者2颗；
注3：射频板输出功率2W，更大输出功率需定制。
