| 产品概述

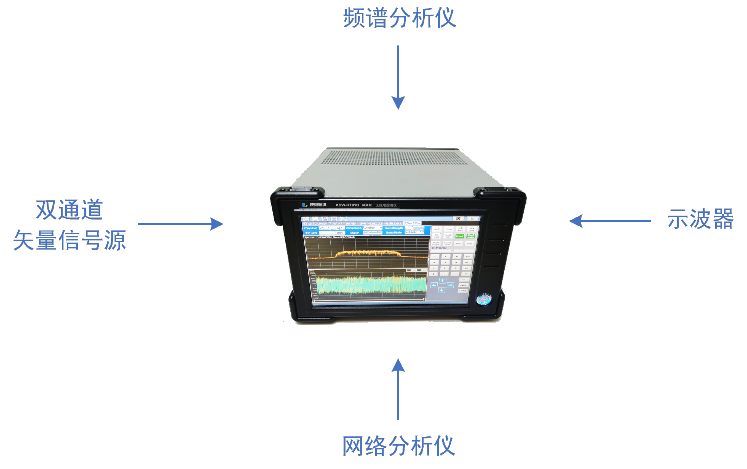

无线电综测仪从研发、制造到维护和维修服务，频谱分析、网络分析、矢量信号发生和示波器检测在射频无线电领域无处不在。KSW-RT01B无线电综测仪将此集成于单台仪表中，其主要测试功能包括：
频谱分析仪
30MHz~6GHz频谱分析
信道功率、占用带宽等测试项目
网络分析仪
S21矢量网络分析
天馈线驻波比测试
双通道矢量信号发生器
双通道相干任意波形矢量信号发生
数字/模拟调制信号发生
无线电探测信号发生
示波器
四通道250MHz带宽示波器功能
| 主要技术指标
频谱分析技术指标 |
频率范围 | 30MHz ~ 6GHz |
频率稳定度 | 10-7 |
频率准确度 | 10-7 |
频谱纯度 | 单边带相位噪声 | -100dBc@1kHz,1GHz -103dBc@10kHz,1GHz -104dBc@100kHz,1GHz -125dBc@1MHz,1GHz |
信号处理 | 瞬时带宽 | 100MHz |
RBW | 10Hz ~ 5MHz |
最大损毁输入信号功率（连续波） | 26dBm 预防关闭（参考电平 > 0dBm） 10dBm 预防开启（参考电平 < 0dBm） |
检波方式 | 正态, 抽样, 峰值, RMS |
网络分析技术指标 |
频率范围 | 30MHz ~ 6GHz |
测量 | 测量参数 | S11（外置电桥） S21 |
测量数据显示格式 | LogMag(dB), Phase(Deg), Group Delay, SWR, Smith, Impedance |
分辨率带宽范围 | 100Hz ~ 1MHz |
分辨率带宽步进 | 100Hz |
发射机输出电平 | -9dBm ~ -30dBm |
发射机输出电平步进 | 1dB |
接收机最大射频输入功率 | 26dBm |
测量动态范围 | 30MHz ~ 600MHz | 使用嵌入校准 （开启平均，平均因子 10） | >120dB | 不使用嵌入校准 （开启平均，平均因子 10） | >90dB |
600MHz ~ 4.5GHz | >105dB | >75dB |
4.5GHz ~ 6GHz | >100dB | >70dB |
幅度精度 | 30MHz ~ 4.5GHz | 开启平均，平均因子 10 | ±0.4° | 不开启平均 | ±1° |
4.5GHz ~ 6GHz | ±0.8° | ±3° |
群时延口径 | 1 ~ 6001 |
双通道矢量信号发生技术指标 |
频率范围 | 30MHz ~ 6GHz |
频率稳定度 | 10-7 |
频率准确度 | 10-7 |
频谱纯度 | 谐波抑制 | -35dBc@1GHz（典型值） |
杂波抑制 | -53dBc@1GHz（典型值） |
幅度 | 输出信号功率动态范围 | -120dBm~10dBm |
输出信号功率步进 | 0.1dB |
通道及相干特性 | 通道数量 | 双通相干 |
双通道相位相干特性 | 2° |
双通道幅度相干特性 | 0.3dB |
双通道相干调整 | 相位调整；幅度调整；群时延调整 |
信号处理 | 最大信号带宽 | 120MHz |
分辨率 | 16比特 |
任意波形存储深度 | 1GSample@单通道 500MSample@双通道 |
外参考频率范围 | 5MHz~100MHz |
示波器技术指标 |
通道数 | 独立四通道 |
采样率 | 1GSample/s |
信号带宽 | 250MHz |
存储深度 | 64k |
波形计算 | + - X / FFT 反向 |
自动测量 | 最大值、最小值、峰峰值、周期、频率、上升时间、下降时间、正占空比、负占空比、正脉宽、负脉宽等 |
