频谱分析仪和示波器的区别

频谱分析仪和示波器是两种常见的电子测量仪器,在信号测量和分析中起着重要的作用。随着都可用于信号的测量和分析,但还是存在明显的区别,对于有需求的人来说一定要了解清楚。那么,频谱分析仪和示波器的区别有哪些?

频谱分析仪和示波器的区别主要在以下几个方面:

1、工作原理

        频谱分析仪和示波器在电子测试领域都扮演着重要的角色,但它们的工作原理有所不同。

        频谱分析仪的工作原理是将时域信号转换成频域信号,通过分析信号的频谱分布来确定信号的频率成分、幅度和相位等参数。这种转换通常基于傅里叶变换。频谱分析仪可以显示信号的频谱图和功率谱密度图,帮助工程师分析信号的频率分布、幅度响应、峰值等特性。特别地,频谱分析仪对于分析载波及调制了的射频信号非常有用,因此其频率范围通常要宽很多。此外,频谱分析仪还具备高灵敏度和大的动态范围,能够测量微弱信号并同时观测大信号和小信号。

        示波器的工作原理则是通过测量电信号的电压随时间的变化来绘制出信号的波形图。它可以显示电信号的幅值、周期、频率、相位等参数,并帮助工程师分析信号的稳定性、变形、噪声等特性。示波器主要应用于测试和分析各种电子设备的信号波形,如数字电路、模拟电路、射频电路、功率电路等。

        综上所述,频谱分析仪主要关注信号的频率成分和分布,而示波器则主要关注信号在时域上的电压变化。这两种仪器在电子测量和信号分析中各有其独特的应用场景和优势。

2、测量范围

        频谱分析仪主要用于对信号进行频域分析和测量,其测量范围通常较为广泛,可以覆盖从较低频率到高达几十GHz的频率范围。这使得频谱分析仪特别适用于分析载波及调制了的射频信号,以及音频、无线通信、电视等领域的测量和分析。

        另一方面,示波器主要用于对电信号进行实时的时域分析和观测,其测量范围通常适用于高频、短时信号的测试。示波器的适用频率范围相对较窄,通常在几十kHz至几GHz之间。示波器在电子设备、通信系统、自动控制等领域中得到广泛应用,用于观察信号的幅度、频率、相位等参数,以判断信号的稳定性和形态是否符合要求。

        频谱分析仪在测量范围上通常更为广泛,覆盖从低频到高频的多个频段,而示波器则更专注于高频、短时信号的测量。这些特性使得它们在各自的应用领域中发挥着不可替代的作用

3、显示方式

        频谱分析仪的显示方式主要是将信号在频域上的特性以图形化的形式展现出来。它通常可以显示信号的频谱图、功率谱密度图等,帮助用户更直观地了解信号的频率分布、幅度响应、峰值等特性。在频谱分析仪中,显示的波形可能是矩形方波或正弦波。

        而示波器则主要用于实时显示信号在时域上的变化。它将电压信号转换成图形显示在示波器的屏幕上,使人们能够直观地观察信号的形态和特性。示波器的显示通常是模拟的正弦曲线,它可以展示信号的幅值、周期、频率、相位等参数,以及信号的变化速率和占空比等细节。

        因此,频谱分析仪和示波器在显示方式上的主要区别在于,前者侧重于展示信号在频域上的特性,而后者则专注于实时显示信号在时域上的变化。这两种不同的显示方式使得它们在不同的测试和分析场景中都能发挥出独特的优势。

4、功能应用

        首先,频谱分析仪主要用于对信号进行频域分析和测量。它能够将时域信号转换为频域信号,并通过分析信号的频谱分布来确定信号的频率成分、幅度和相位等参数。这使得频谱分析仪在通信、音频、视频等领域中非常有用,例如可以用于分析通信信号的带宽、调制方式、频率偏移、信噪比等参数,或者分析音频信号的频谱分布、失真度等。

        而示波器则主要用于对电信号进行实时的时域分析和观测。它能够显示信号的波形图,以及信号的电压、周期、频率、相位等参数。示波器广泛应用于各种电子设备的信号波形测试和分析,如数字电路、模拟电路、射频电路、功率电路等。它可以帮助工程师观察信号的稳定性和形态,以及检测信号中的噪声和失真。

        综上所述,频谱分析仪和示波器在功能应用上有明显的不同。频谱分析仪侧重于频域分析,适用于通信、音频、视频等领域的信号分析;而示波器则更注重时域观测,适用于电子设备信号波形的实时测试和分析。这些不同的功能应用使得它们在不同的测试和分析任务中都能发挥独特的作用。



开元8888vip棋牌ios频谱分析仪

频谱分析仪

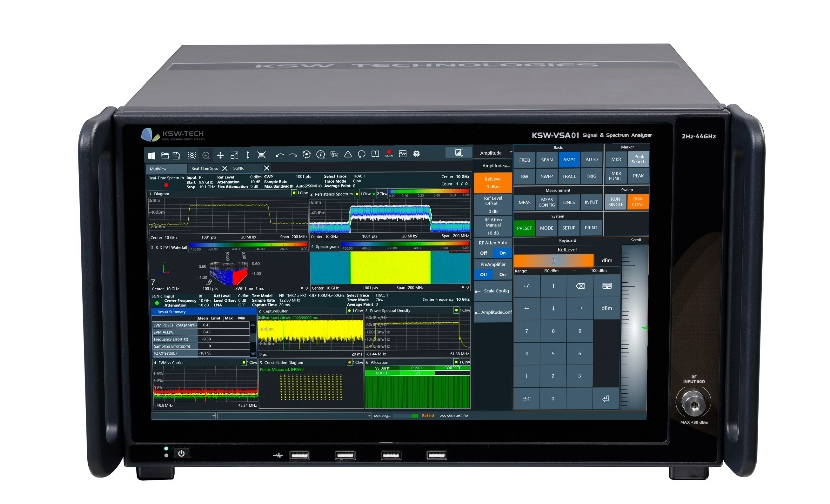

开元8888vip棋牌ios频谱分析仪KSW-VSA01

        开元8888vip棋牌iosKSW-VSA01信号与频谱分析仪采用高性能射频微波设计,结合数字均衡算法,实现高宽带、大动态频谱和矢量信号分析功能。产品具有优异的射频微波性能、实时频谱分析带宽、大采集存储深度、信号高质量分析等性能特点,具备常见频谱和功率测试、实时频谱分析、IQ数字信号解调、矢量信号分析等多种测试功能,频谱分析仪具有移动通信、WLAN等移动通信信号的解调分析能力。有如下主要特点:

● 频率高达44GHz

● 分析带宽:最大2GHz,具有250MHz、500MHz、1GHz带宽可选

● 实时分析带宽:最大支持1GHz,有效支持复杂场景下宽带信号实时分析和跳频信号捕获

● 存储深度:提供最大6TByte (1.5T Sa)内部采集存储深度,有效支持用户长时间信号采集存储需求

● 本底噪声:-166 dBm/Hz @1GHz(开前置放大器典型值)

● 相位噪声:<-130 dBc/Hz @1GHz,10kHz Offset
